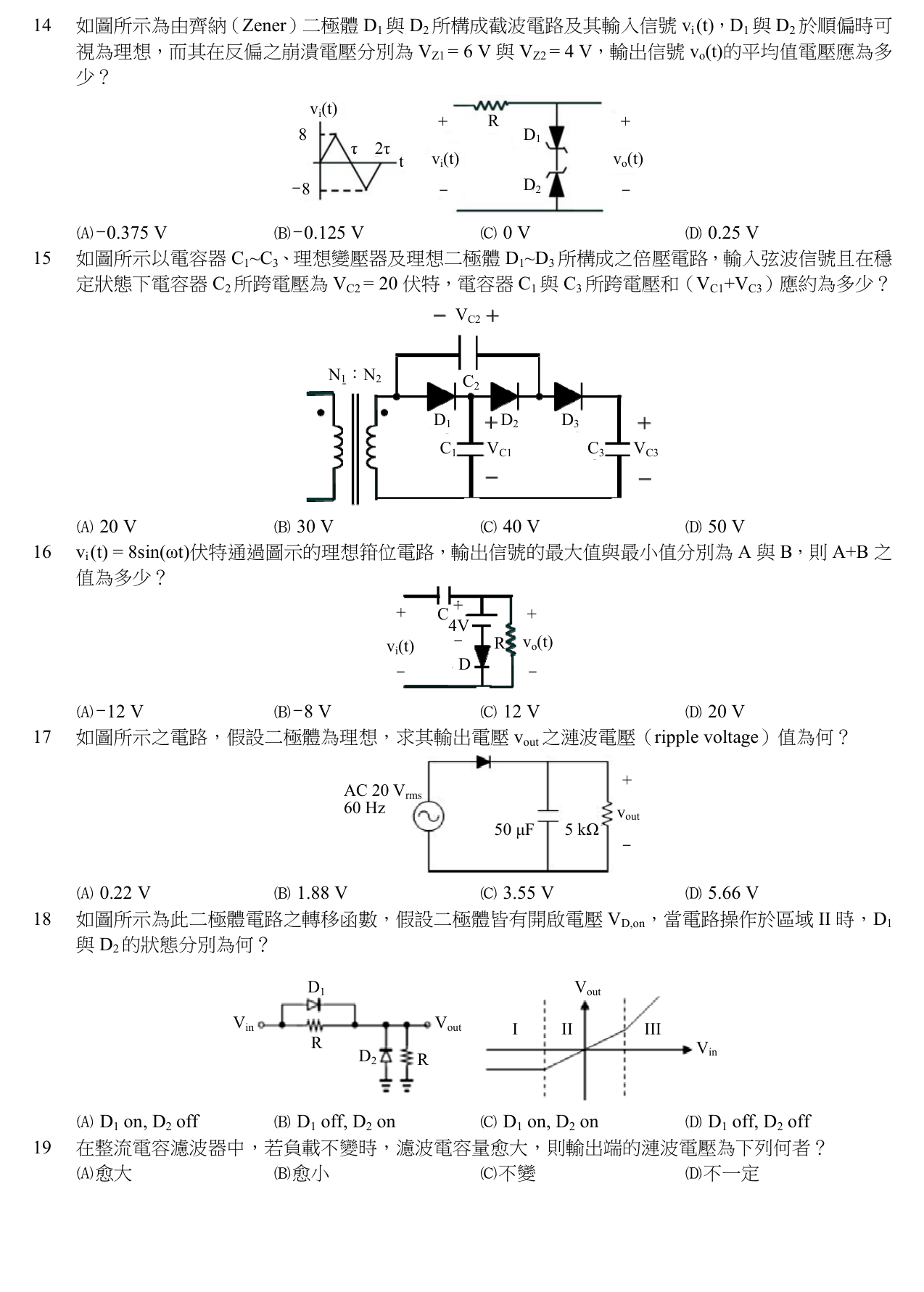

如圖所示之電路，假設二極體為理想，求其輸出電壓 之漣波電壓（ripple voltage）值為何？
A0.22 V
B1.88 V正確答案
C3.55 V
D5.66 V
答案與詳解
為什麼答案是 B
正確答案。理想二極體無壓降，峰值電壓 Vm = 20√2 ≈ 28.28V。半波整流漣波電壓 Vr = Vm / (fRC) = 28.28 / (60 × 5000 × 50×10⁻⁶) ≈ 1.88V。
載入中…
正確答案。理想二極體無壓降，峰值電壓 Vm = 20√2 ≈ 28.28V。半波整流漣波電壓 Vr = Vm / (fRC) = 28.28 / (60 × 5000 × 50×10⁻⁶) ≈ 1.88V。
