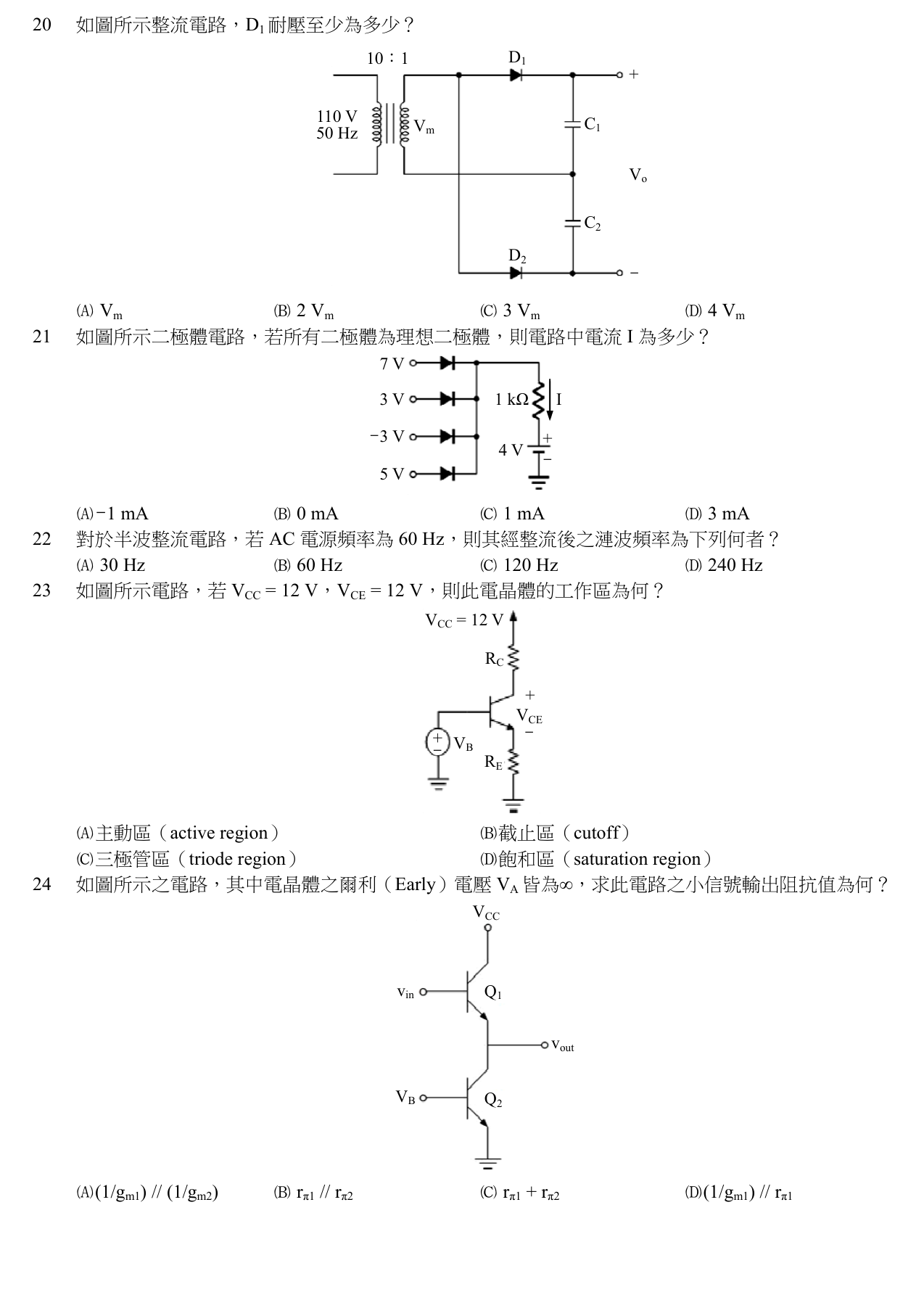

如圖所示電路，若 VCC = 12 V，VCE = 12 V，則此電晶體的工作區為何？
A主動區（active region）
B截止區（cutoff）正確答案
C三極管區（triode region）
D飽和區（saturation region）
答案與詳解
為什麼答案是 B
根據克希荷夫電壓定律 (KVL)，VCC = Ic*Rc + VCE + Ie*RE。已知 VCC = 12V 且 VCE = 12V，代入可得 Ic*Rc + Ie*RE = 0。因電阻為正值，故電流 Ic = Ie = 0，此為截止區的標準特徵。
考點：主動區特性考點：截止區判斷考點：元件名詞辨析考點：飽和區特性
