初考-電子工程電子學大意107 年第 37 題單選題

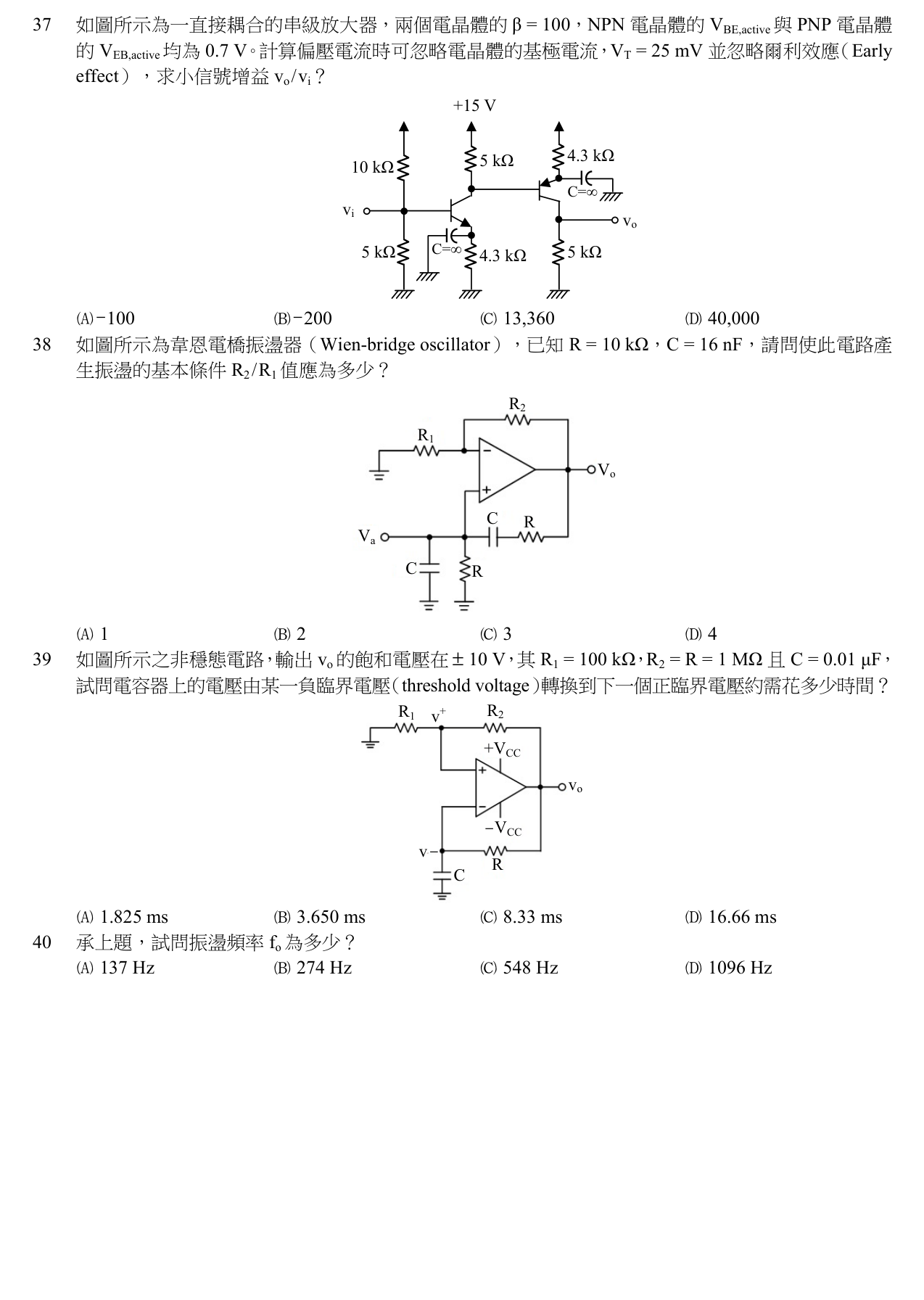

如圖所示為一直接耦合的串級放大器,兩個電晶體的 β=100,NPN 電晶體的 VBE,active 與 PNP 電晶體的 VEB,active 均為 0.7 V。計算偏壓電流時可忽略電晶體的基極電流,VT=25 mV 並忽略爾利效應(Early effect),求小信號增益 vo/vi?
A−100
B−200
C13,360正確答案
D40,000
C正確答案
兩級CE組態(NPN+PNP)皆有射極旁路電容,總增益為兩級乘積,約13,360。
