初考-電子工程電子學大意107 年第 38 題單選題

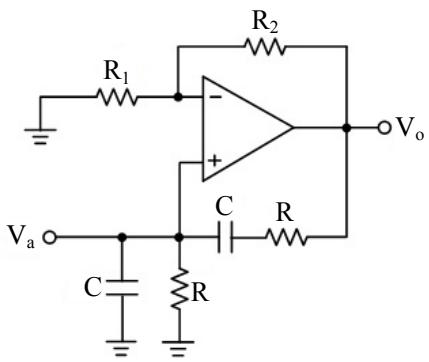

如圖所示為韋恩電橋振盪器（Wien-bridge oscillator），已知 ，C = 16 nF，請問使此電路產生振盪的基本條件 值應為多少？

題目圖片
A1
B2正確答案
C3
D4
答案與詳解
B
正確答案
韋恩電橋振盪器起振條件為非反相增益 A = 1 + R2/R1 = 3，故 R2/R1 = 2。R與C為算頻率的干擾資訊。

為什麼答案是 B

正確。非反相放大器增益 A = 1 + R2/R1。為滿足巴克豪森準則，在共振頻率下迴授係數 β = 1/3，故需 A = 3，推導出 R2/R1 = 2。
