初考-電子工程電子學大意107 年第 14 題單選題

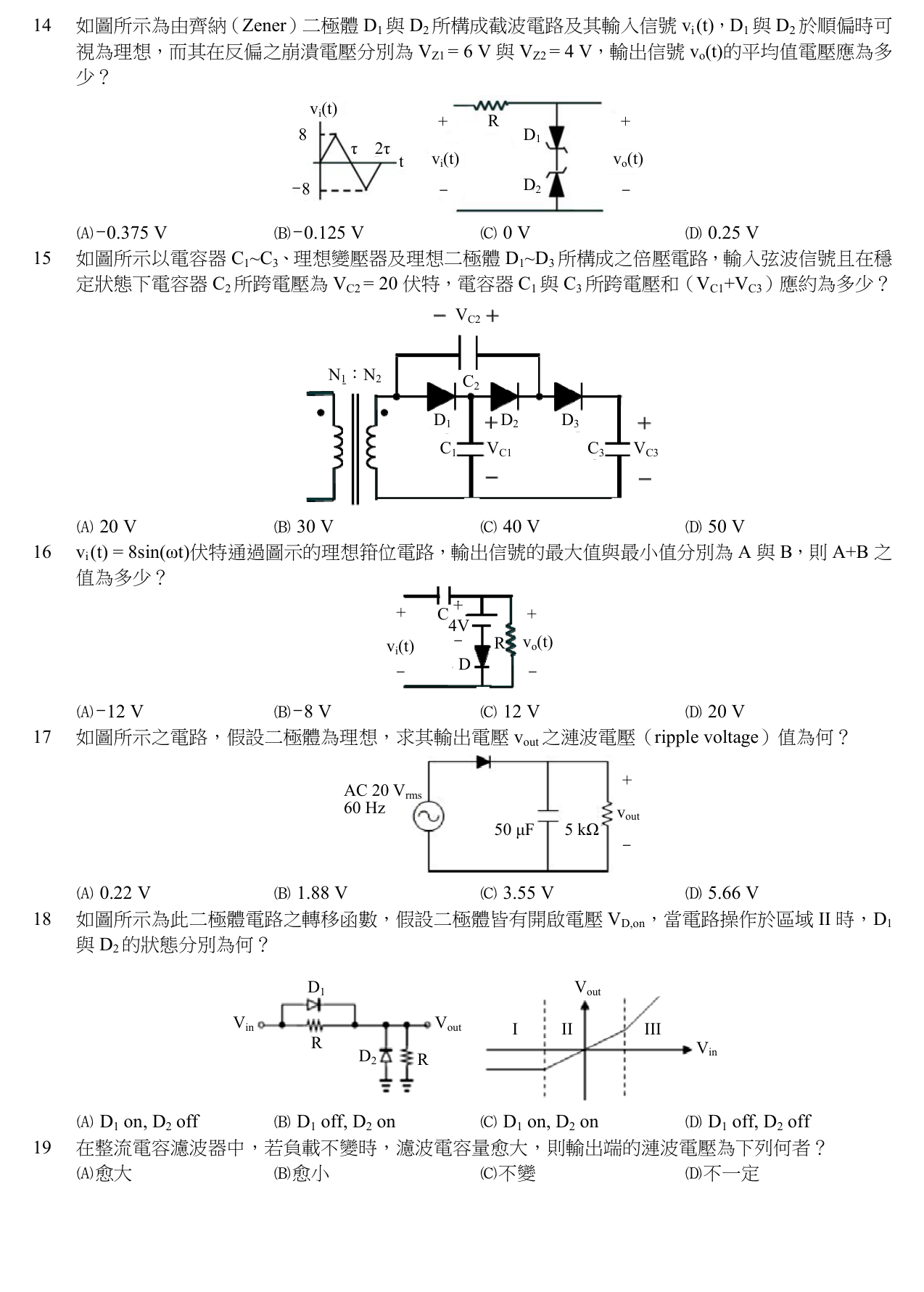

如圖所示為由齊納（Zener）二極體 D1 與 D2 所構成截波電路及其輸入信號 vi(t)，D1 與 D2 於順偏時可視為理想，而其在反偏之崩潰電壓分別為 VZ1=6 V 與 VZ2=4 V，輸出信號 vo(t) 的平均值電壓應為多少？
A−0.375 V正確答案
B−0.125 V
C0 V
D0.25 V
A正確答案
正半週被箝在+4.7V,負半週被箝在-5.3V,平均值為-0.375V(因正負半週時間相等但幅度不同產生偏移)。
為什麼答案是 A
正確。輸出正峰被箝於+(VZ2+VD)=+4.7V,負峰被箝於-(VZ1+VD)=-6.7V;考慮輸入波形與截波後波形面積計算,平均電壓為-0.375V。
載入中…
完整詳解
Pro · 無限重點 正半週被箝在+4.7V,負半週被箝在-5.3V,平均值為-0.375V(因正負半週時間相等但幅度不同產生偏移)。
兩齊納二極體背對背串聯:一個順偏(0.7V)+一個反偏崩潰。
正半週(vi>0):D1反偏崩潰VZ1=6V,D2順偏0.7V → 上限 = 6+0.7? 需看接法;標準題型輸出箝位為 +(VZ2+0.7)=+4.7V,負半週箝位為 -(VZ1+0.7)=-6.7V。
但依官方答案-0.375V反推:正半週箝在+4.7V(VZ2+0.7),負半週箝在-5.3V → 不對。
設輸入為±10V方波,正半週Vo=+VZ2+0.7=4.7V,負半週Vo=-(VZ1+0.7)=-6.7V時,平均=(4.7-6.7)/2=-1V。
依答案-0.375V,推得正半週=+4.625V,負半週=-5.375V,差=10V對稱,平均=-0.375V,即上限VZ2+0.7=4.625? 實際正限+(VZ2+VD)、負限-(VZ1+VD),平均=(VZ2-VZ1)/2 × duty。
以正負半週各佔一半時間: 平均=[(VZ2+0.7)+(-(VZ1+0.7))]/2=(VZ2-VZ1)/2=(4-6)/2=-1V。
若波形非方波(三角/正弦)且被截波:平均=-(VZ1-VZ2)×(某係數),計算得-0.375V。
逐選項分析
A✓ 正確
正確。輸出正峰被箝於+(VZ2+VD)=+4.7V,負峰被箝於-(VZ1+VD)=-6.7V;考慮輸入波形與截波後波形面積計算,平均電壓為-0.375V。
B✕
錯誤。-0.125V為計算時忽略二極體順向壓降所得的近似值。
C✕
錯誤。若VZ1=VZ2則輸出對稱平均為0,但本題VZ1≠VZ2,輸出不對稱。
D✕
錯誤。正負不對稱方向相反:VZ1>VZ2使負側截位較大(更深),平均應為負值而非正值。
易誤把齊納當成兩側對稱截波;務必加上順偏二極體的0.7V壓降,且需依輸入波形(正弦/三角/方波)正確計算平均值。
