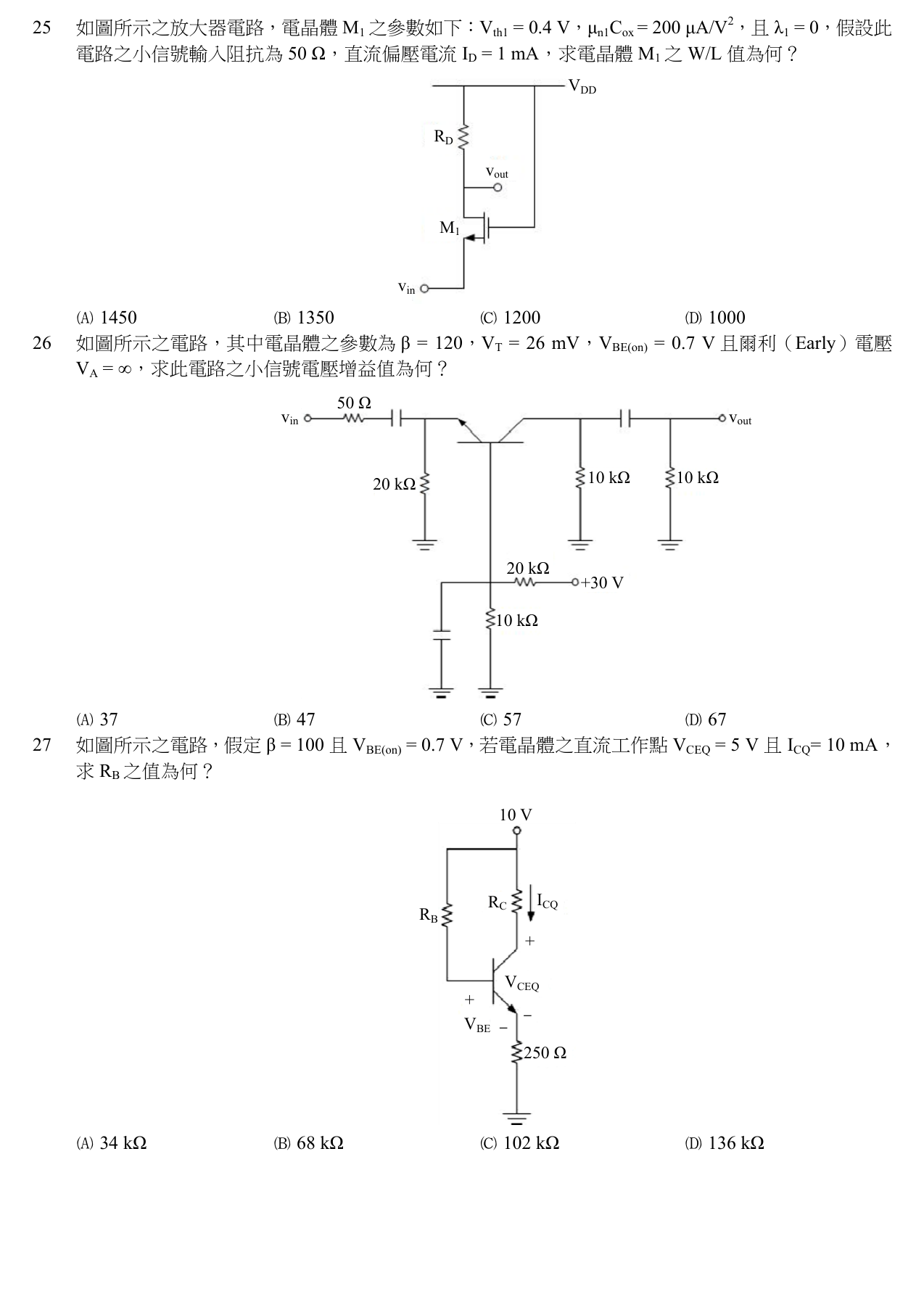

如圖所示之電路，假定 $\beta = 100$ 且 $V_{BE(on)} = 0.7 \, V$ ，若電晶體之直流工作點 $V_{CEQ} = 5 \, V$ 且 $I_{CQ} = 10 \, mA$ ，求 $R_{B}$ 之值為何？

正確答案為 B。利用基極-發射極迴路 KVL 方程式，代入 $I_B = I_C/\beta$ 及 $V_E = I_E R_E$，即可直接求出 $R_B$，無需使用 $V_{CEQ}$。

初考-電子工程電子學大意107 年第 27 題單選題

如圖所示之電路，假定 $β = 100$ 且 $V_{B E (o n)} = 0.7$ V，若電晶體之直流工作點 $V_{C E Q} = 5$ V 且 $I_{C Q} = 10$ mA，求 $R_{B}$ 之值為何？

34

Ω

68

Ω

正確答案

102

Ω

136

Ω

答案與詳解

正確答案

利用基極-發射極迴路 KVL 方程式，代入

I_{B} = I_{C} / β

及

V_{E} = I_{E} R_{E}

，即可直接求出

R_{B}

，無需使用

V_{C E Q}

。

正確答案。由 KVL 得 $V_{C C} = I_{B} R_{B} + V_{B E} + I_{E} R_{E}$ 。代入 $I_{B} = 0.1 m A$ 、 $V_{E} = 2.5 V$ ，解得 $R_{B} = (10 - 0.7 - 2.5) /0.1 m = 68 k Ω$ 。
