初考-電子工程電子學大意107 年第 33 題單選題

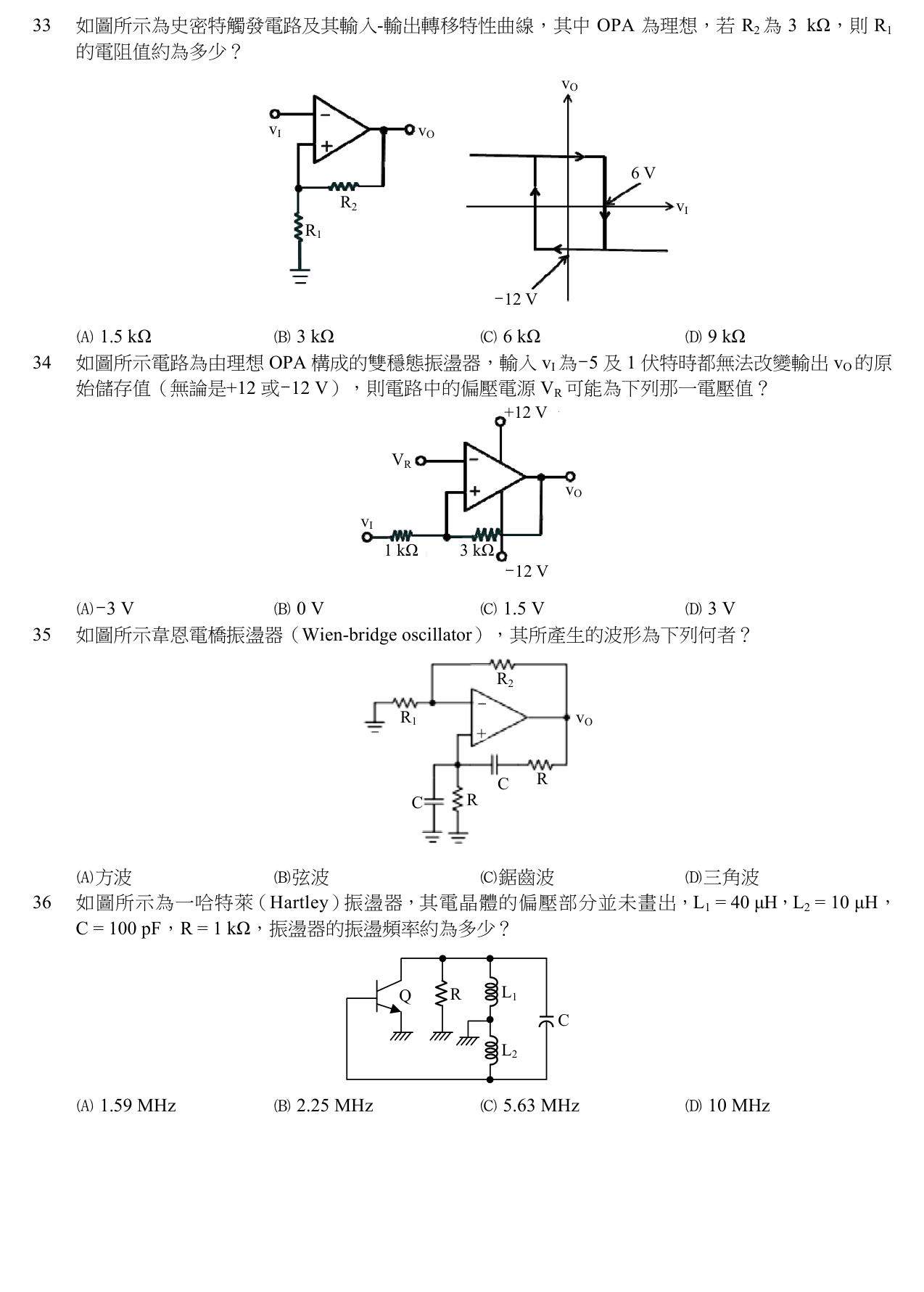

如圖所示為史密特觸發電路及其輸入-輸出轉移特性曲線，其中 OPA 為理想，若 $R_{2}$ 為 $3 k Ω$ ，則 $R_{1}$ 的電阻值約為多少？

1.5 k Ω

3 k Ω

正確答案

6 k Ω

9 k Ω

答案與詳解

正確答案

由正回授分壓求觸發門檻：$V_{TH}=\frac{R_1}{R_1+R_2}V_O$，代入 6V 與 12V 解得 $R_1=3\,\text{k}\Omega$。

載入中…

如圖所示為史密特觸發電路及其輸入-輸出轉移特性曲線，其中 OPA 為理想，若 R2​ 為 3 kΩ，則 R1​ 的電阻值約為多少？
