初考-電子工程電子學大意107 年第 20 題單選題

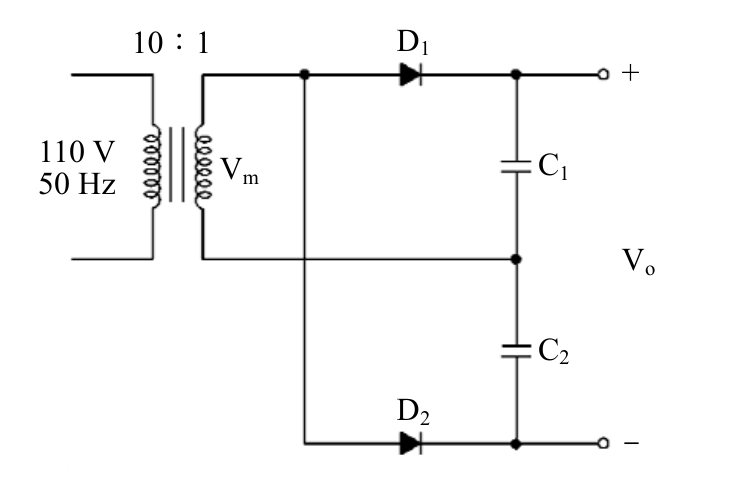

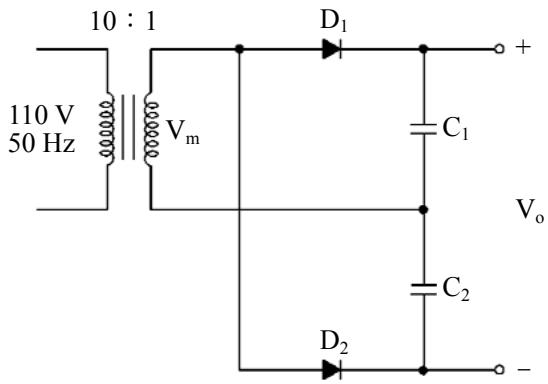

如圖所示整流電路，D1 耐壓至少為多少？
B正確答案
變壓器二次側峰值電壓Vm，倍壓整流電路中D1需承受2Vm反向電壓，耐壓至少為2Vm。
為什麼答案是 B
D1截止時，C2已充電至Vm（由D2充電），變壓器二次側同時輸出Vm（反向），兩者串疊使D1承受2Vm反向電壓，故耐壓至少2Vm。
載入中…
完整詳解
Pro · 無限重點 變壓器二次側峰值電壓Vm，倍壓整流電路中D1需承受2Vm反向電壓，耐壓至少為2Vm。
倍壓整流電路：電容充至Vm，D1截止時承受Vm（電容）＋Vm（變壓器）＝2Vm反向電壓。
逐選項分析
A✕ 陷阱
只考慮變壓器二次側峰值電壓，忽略電容C2已充電至Vm的疊加效果，低估D1所需耐壓。
B✓ 正確
D1截止時，C2已充電至Vm（由D2充電），變壓器二次側同時輸出Vm（反向），兩者串疊使D1承受2Vm反向電壓，故耐壓至少2Vm。
C✕
3Vm無對應的電路分析依據，電路中只有兩個電容與兩個二極體，不會產生3倍峰值電壓的耐壓需求。
D✕
4Vm為四倍壓電路才會出現的耐壓需求，本題電路僅為全波倍壓整流，不適用。
全波倍壓整流電路各元件工作分析
| 狀態 | 導通元件 | 截止元件 | 截止元件承受反向電壓 |
|---|
| 正半週（Vm正向） | D1導通，C1充電至Vm | D2截止 | D2承受：C1電壓Vm＋Vm＝2Vm |
| 負半週（Vm反向） | D2導通，C2充電至Vm | D1截止 | D1承受：C2電壓Vm＋Vm＝2Vm |
| 輸出電壓 | — | — | Vo = C1＋C2 = 2Vm（全波倍壓） |
考生常誤以為D1耐壓只需承受Vm（變壓器二次側峰值），忽略C2在負半週已充電至Vm。當正半週來臨時，D1截止，C2的Vm與變壓器正向Vm疊加，使D1兩端反向電壓達到2Vm，這是倍壓電路設計二極體耐壓的核心考點。
