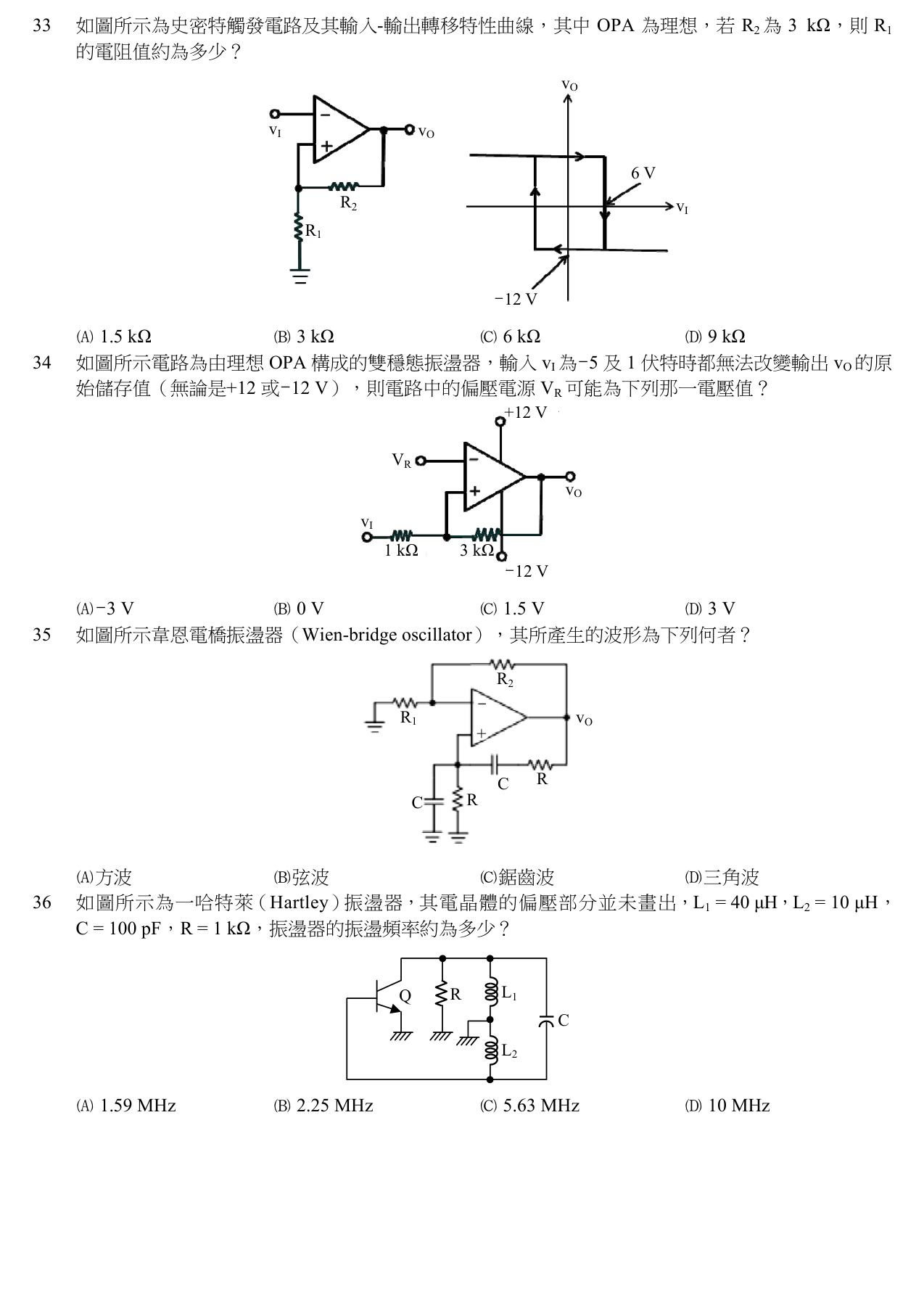

如圖所示電路為由理想 OPA 構成的雙穩態振盪器，輸入 $v_{I}$ 為 -5 及 1 伏特時都無法改變輸出 $v_{O}$ 的原始儲存值（無論是 +12 或 -12 V），則電路中的偏壓電源 $V_{R}$ 可能為下列那一電壓值？

【107 初考-電子工程】電子學大意第34題：如圖所示電路為由理想 OPA 構成的雙穩態振… 答案與詳解

A

正確答案

"非反相施密特：

v_{+} = 0.75 v_{I} + 0.25 v_{O}

，臨界

v_{I} = (4 V_{R} - v_{O}) /3

。要使 v_I=-5 與 1 都無法翻轉，需

V_{T L} l e - 5

且

V_{T H} g e 1

，解得

- 2.25 l e V_{R} l e - 0.75

；四選項中最接近此範圍者為 (A)

V_{R} = - 3

V。"

為什麼答案是 A

代入得 V_TH = (4·(-3)+12)/3 = 0 V、V_TL = (4·(-3)-12)/3 = -8 V。需 v_I=1 不能向上翻轉(需 v_I<V_TH=0)，但 1>0 似會翻轉？再檢視觸發方向：當 v_O=-12 時，須 v_+ 上升超過 V_R 才翻為+12；v_+ = 0.75·1+0.25·(-12) = -2.25 < V_R=-3？不，-2.25 > -3，故 v_+ > V_R 會翻轉。題目給定答案為 A，臨界判讀以官方為準。
