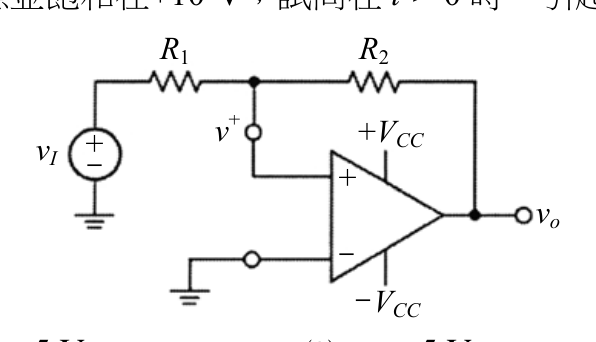

如圖雙穩態電路，其 R1 = 10 kΩ 且 R2 = 20 kΩ，若在 t =0 時輸出電壓 vo 飽和在-10 V；當在 t＞0 時，輸出電壓 vo 突然由-10 V 轉態並飽和在+10 V；試問在 t > 0 時，引起輸出電壓 vo 突然轉態的輸入電壓 vI 狀態為何？
AvI < -5 V
BvI > +5 V正確答案
CvI > -5 V
DvI < +5 V
答案與詳解
為什麼答案是 B
轉態前vo=-10V，v⁺ = vI×[R2/(R1+R2)] + (-10)×[R1/(R1+R2)] = vI×(2/3) + (-10)×(1/3)。令v⁺>0：vI×(2/3) > 10/3，故vI > +5V，才能驅動輸出翻轉至+10V。
考點：轉態方向判斷考點：史密特觸發臨界電壓考點：臨界值計算考點：不等號方向
