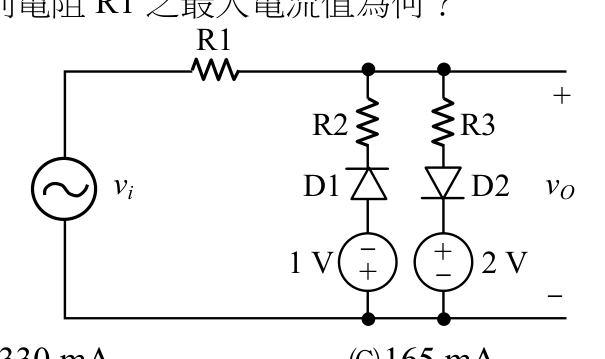

下圖中二極體 D1 與 D2 之導通電壓為 0.7 V，導通電阻為 0 Ω，輸入信號為弦波 $v_i(t)=5\sin 10t$ 伏特，R1，R2，R3 皆為 10 Ω，則電阻 R1 之最大電流值為何？

正半週：vi=+5V，D1導通(D2截止)，迴路為vi→R1→R2→D1→1V電池→地。輸出端vo由D2截止決定。KVL：5 = I×(R1+R2) + 0.7 + 1 = I×20 + 1.7，I=(5-1.7)/20=3.3/20=0.165A=165mA。負半週：vi=-5V，D2導通，迴路含2V電池，KVL：5=I×20+0.7+2=I×20+2.7，I=2.3/20=115mA。正半週電流165mA較大，為最大值。
