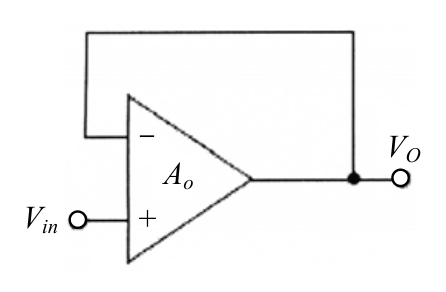

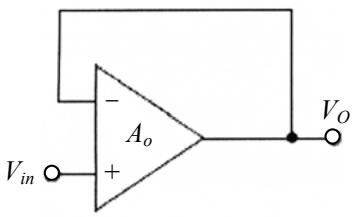

如圖所示電路，，求此電路之閉迴路電壓增益約為何？
A1正確答案
B100
C1000
D100000
答案與詳解
為什麼答案是 A
圖示為電壓跟隨器：Vo 直接短路回授至負輸入端(-)，正端(+)接 Vin。回授因數 β = 1，閉迴路增益 Acl = Ao/(1 + Ao·β) = 10^5/(1 + 10^5) ≈ 1。
考點：電壓跟隨器增益考點：回授比值誤判考點：開/閉迴路混淆陷阱
