五等-電子工程電子學大意106 年第 34 題單選題考點：錯用RC計算考點：數值不符

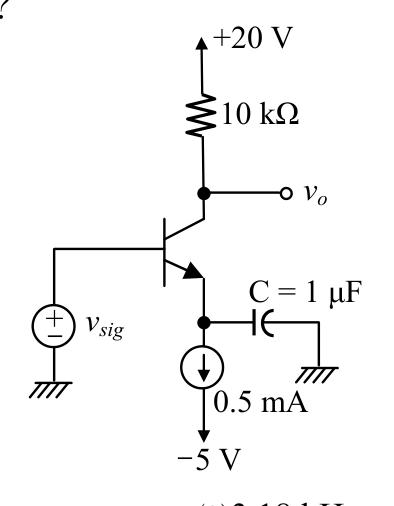

如圖為一雙極性電晶體電路。雙極性電晶體的 $β = 100$ ， $V_{B E a c t i v e} = 0.7 V$ ，忽略爾利效應。 $V_{T} = 25 mV$ ，求低頻 3 dB 頻率（選最接近之值）？

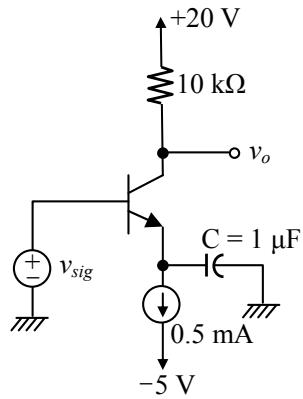

題目圖片

A15.9 Hz

B100 Hz

C3.18 kHz正確答案

D20 kHz

答案與詳解

C

正確答案

NPN共射極電路，射極有1μF電容與0.5mA電流源，低頻3dB頻率由電容與等效電阻決定，約3.18 kHz。

逐選項解析

A15.9 Hz錯用RC計算✕ 易錯陷阱

15.9 Hz 對應 R≈10kΩ 量級，若誤用集極電阻RC=10kΩ代入計算會得此答案，屬常見錯誤。

B100 Hz數值不符✕ 錯誤

100 Hz 對應約 R≈1.59kΩ，與本電路實際等效電阻不符，無明顯對應計算路徑。

C3.18 kHz✓ 正確

D20 kHz✕ 錯誤
