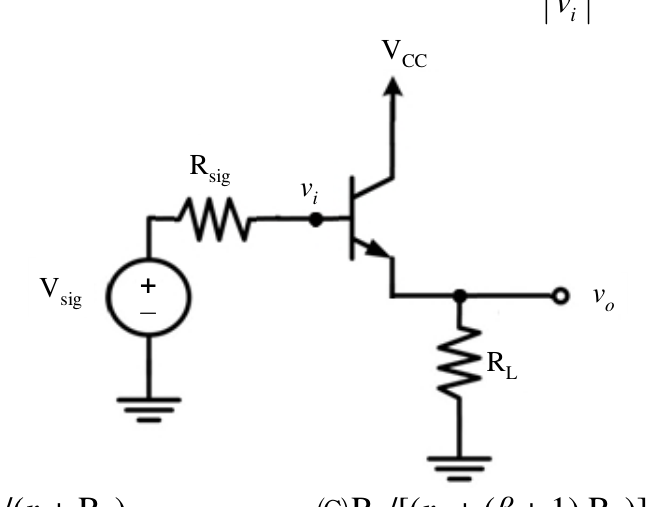

如圖為共集（CC）放大器（其偏壓電路未繪示），設電晶體工作於主動模式（active mode），其小訊號參數 $g_{m}$ 、 $r_{e}$ 、 $r_{\pi}$ 均為已知，輸出電阻 $r_{o} \rightarrow \infty$ ，電壓增益 $\left|A_{v}\right| \equiv \left|\frac{v_{o}}{v_{i}}\right|$ 為：

正確答案為 A。共集放大器（CC）電壓增益近似為1，精確公式為射極電阻除以re與射極電阻之和。

【108 五等-電子工程】電子學大意第32題：如圖為共集（CC）放大器（其偏壓電路未繪示）… 答案與詳解

A

正確答案

共集放大器（CC）電壓增益近似為1，精確公式為射極電阻除以re與射極電阻之和。

正確答案。當ro→∞時，CC放大器的小訊號電壓增益Av = RL / (re + RL)。此式由T模型推導而來，re為射極動態電阻，RL為負載電阻，增益恆小於1但接近1，符合射極隨耦器特性。
