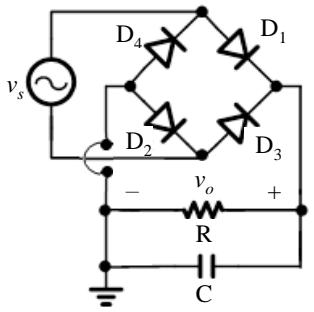

下圖為一整流器，若各二極體之導通電壓皆為 0 V，導通電阻皆為 0 Ω，輸入信號為弦波，$v_s(t)=5\sin (10\pi t)$ V，若輸出漣波電壓$<0.1$ V，$C=100\mu F$，則電阻 $R$ 之最小值為何？

全波整流漣波公式 Vr = Vp/(2fRC)，代入Vp=5V、f=5Hz(整流後10Hz)、C=100μF、Vr=0.1V，解得R=5/(2×10×0.1×100×10⁻⁶)=50,000Ω=50 kΩ，此為R最小值。
