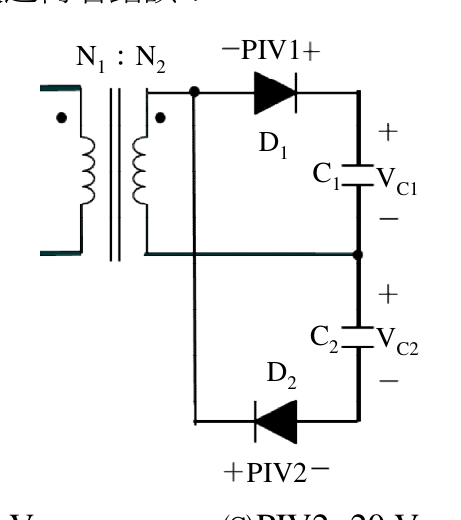

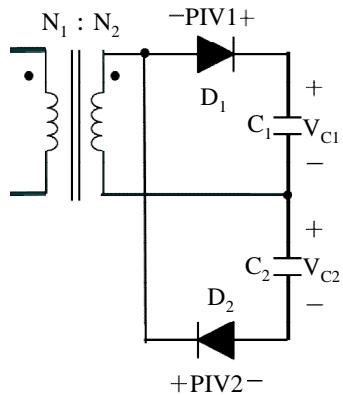

圖示的二極體-電容器倍壓電路於穩定狀態時電容器 C1 所跨電壓 VC1=10 V，下列有關 VC2，D1 及 D2 之峰值逆向電壓 PIV1 與 PIV2 的敘述何者錯誤？
AVC2=10 V PIV1=20 V PIV2=20 V
BVC2+PIV2=40 V
CVC1 所跨電壓相等
DPIV1=PIV2正確答案
答案與詳解
為什麼答案是 D
敘述VC1=VC2(或宣稱兩電容跨壓相等=10V)。實際上VC1=Vp=10V而VC2=2Vp=20V，兩者不相等，此為錯誤敘述，正是本題所求答案。
考點：VC2=2Vp考點：PIV1=2Vp考點：PIV2=2Vp考點：VC1≠VC2
