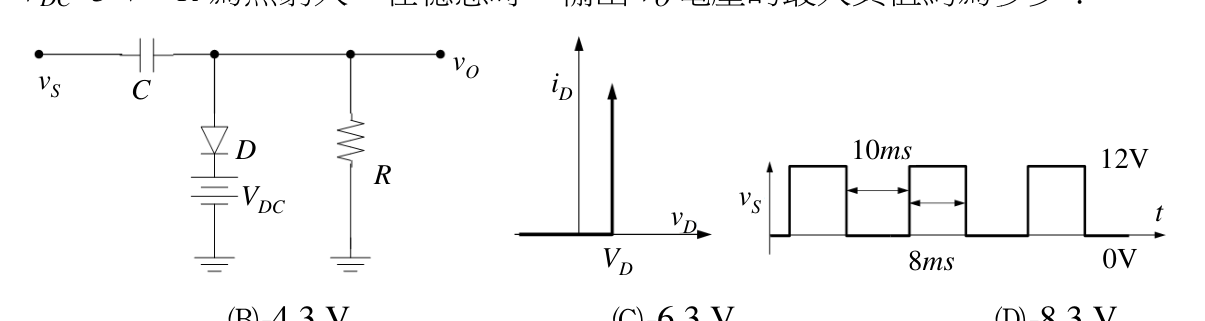

如圖所示二極體電路，假設二極體導通電壓 $V_D=0.7$ V。已知電壓 $v_s(t)$ 為方波，波形如下右圖所示、$C=47\mu F$、$V_{DC}=3$ V、$R$ 為無窮大，在穩態時，輸出 $v_O$ 電壓的最大負值約為多少？

正解。穩態時電容電壓Vc=Vs_high - VDC - VD=12-3-0.7=8.3V（充電極性：左正右負）。當vs=0V時，輸出vO=0-Vc=0-8.3=-8.3V，即最大負值為-8.3V。
