五等-電子工程電子學大意108 年第 33 題單選題

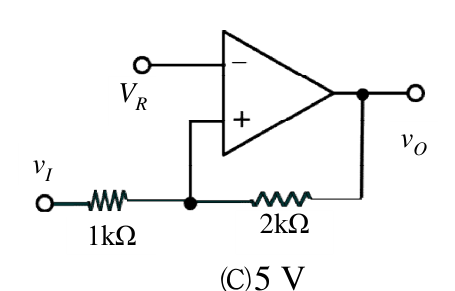

如圖所示為非反相施密特觸發電路,其 OPA 為理想並使用±10 V 的電源電壓,於 OPA 反相輸入端加一偏壓電源 ,若此電路 先輸入 10 V 一段時間後, 再改輸入為 0 V,則最終輸出電壓約為多少伏特(V)?

題目圖片
A-10 V
B0 V
C5 V
D10 V正確答案
答案與詳解
D
正確答案
非反相施密特觸發電路,vI先輸入10V使輸出飽和至+10V,再改輸入0V時,需判斷正回授閾值決定輸出是否翻轉,最終輸出維持+10V。

逐選項解析

A-10 V✕ 易錯陷阱
若輸出翻轉至-10V才選此項。但計算顯示vI=0V時同相端電壓仍大於VR=2V,輸出不翻轉,故非-10V。
B0 V✕ 錯誤
OPA為理想且接正回授,輸出只能飽和在±10V,不會停在0V。
C5 V✕ 錯誤
D10 V✓ 正確
