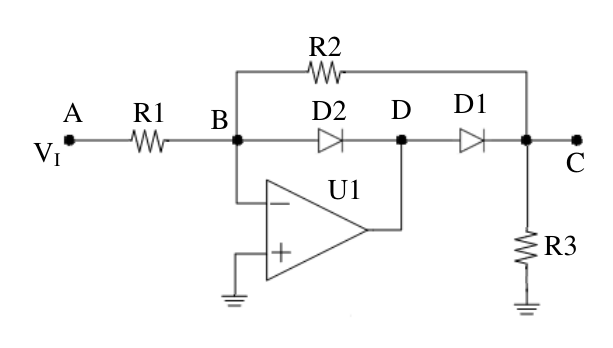

有一放大器電路如圖所示，放大器 U1 為理想運算放大器，其輸出電壓範圍侷限在$+10$ V 與$-10$ V 之間，二極體 D1、D2 順向電壓均為 $V_D=0.7$ V，電阻 R1、R2、R3 均為 $1$ k$\Omega$，電源 $V_I=-5$ V，試問兩個二極體導通的狀態為何？

VI=-5V（負輸入）→U1反相端接B點，同相端接地→運放輸出嘗試為正→D2（圖中陽極朝D點、陰極朝B點，方向為D→B）正偏導通，形成R2的負回授迴路→B點被虛短路箝制在0V→D1（陽極在D點，陰極在C點）因D點電位≈+0.7V而C點經R3接地約0V，D1陽極≈+0.7V、陰極≈0V，看似順偏，但回授使D點僅維持0.7V，C點電位接近0V，D1實際壓差不足以維持導通（電流路徑被D2回授截斷），D1截止。最終只有D2導通。
