五等-電子工程電子學大意108 年第 6 題單選題考點:PMOS導通條件考點:NMOS截止條件

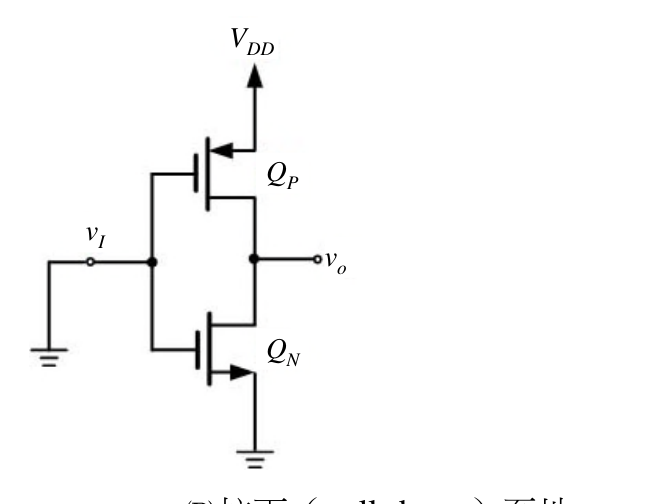

CMOS 反相器(場效電晶體)的輸入端 vI 接地時,其輸出端 vo 是處於下列何種狀態?

題目圖片
A拉上(pull-up)至 VDD正確答案
B拉下(pull-down)至地
CQP 與 QN 皆關閉,輸出浮接
D輸出浮接
答案與詳解
A
正確答案
CMOS反相器輸入接地(vI=0)時,PMOS(QP)導通、NMOS(QN)截止,輸出被拉至VDD。

逐選項解析

A拉上(pull-up)至 VDDPMOS導通條件✓ 正確
vI接地即VG=0。QP為PMOS:VGS=0-VDD為負值,|VGS|>|Vtp|,QP導通,將vo拉至VDD。QN為NMOS:VGS=0,低於閾值電壓Vtn,QN截止。因此vo=VDD,輸出被拉上(pull-up)至電源電壓。
B拉下(pull-down)至地NMOS截止條件✕ 易錯陷阱
拉下至地需要QN(NMOS)導通。但vI=0時,QN的VGS=0,未超過NMOS閾值電壓Vtn(通常約0.5~1V),QN完全截止,不會將輸出拉至地。此選項是常見誤選。
CQP 與 QN 皆關閉,輸出浮接✕ 錯誤
D輸出浮接✕ 錯誤
