初考-電子工程電子學大意111 年第 37 題單選題

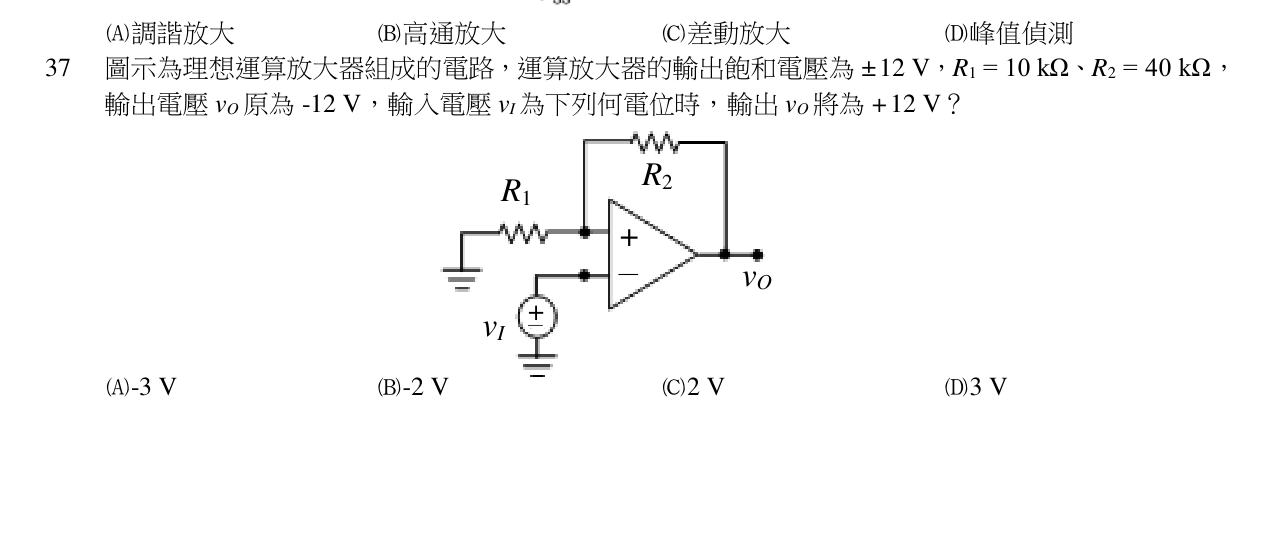

圖示為理想運算放大器組成的電路，運算放大器的輸出飽和電壓為 ± 12 V，R1 = 10 kΩ、R2 = 40 kΩ，輸出電壓 vO 原為 -12 V，輸入電壓 vI 為下列何電位時，輸出 vO 將為 + 12 V？

題目附圖
A-3 V正確答案
B-2 V
C2 V
D3 V
答案與詳解
A
正確答案
此為反相施密特觸發器，下門檻電壓 \(V_{TL}=-3\,\text{V}\)，故 \(v_I<-3\,\text{V}\) 時輸出翻轉為 +12 V。
