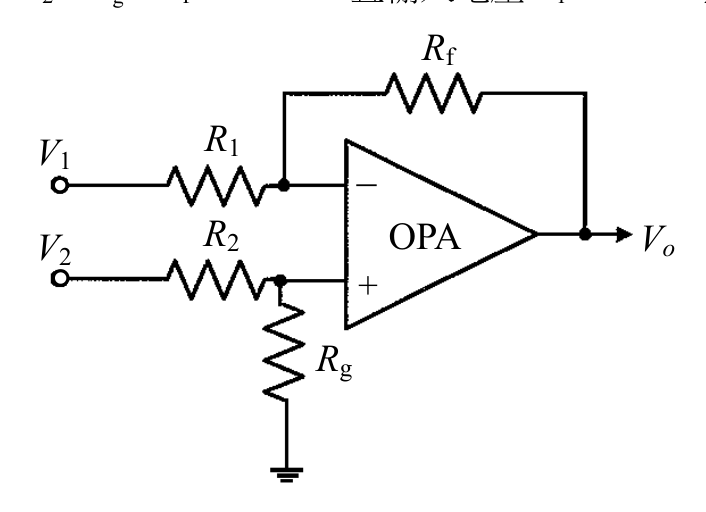

如圖所示電路，假設 $R_{1}=R_{2}=R_{g}=R_{f}=10k\Omega$ ，且輸入電壓 $V_{1}=3V$ ， $V_{2}=4V$ ，則輸出電壓 $V_{o}$ 為：

正確答案為 A。差動放大器電路，R1=R2=Rg=Rf=10kΩ，利用疊加定理計算Vo=(Rf/R1)(V2-V1)=1V

原住民族五等考試-電子工程電子學大意104 年第 2 題單選題

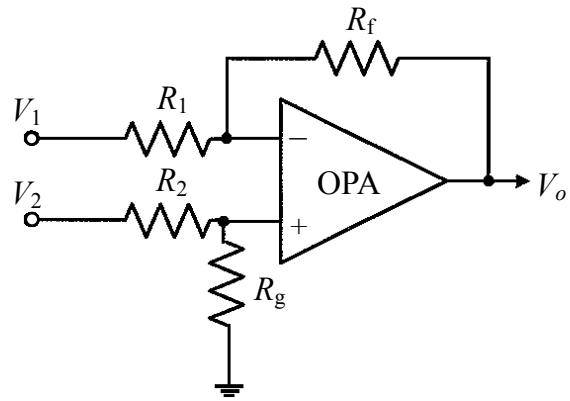

如圖所示電路，假設 $R_{1} = R_{2} = R_{g} = R_{f} = 10 k Ω$ ，且輸入電壓 $V_{1} = 3 V$ ， $V_{2} = 4 V$ ，則輸出電壓 $V_{o}$ 為：

1 V

正確答案

2 V

3 V

7 V

答案與詳解

正確答案

差動放大器電路，R1=R2=Rg=Rf=10kΩ，利用疊加定理計算Vo=(Rf/R1)(V2-V1)=1V

差動放大器公式：Vo = (Rf/R1)(V2 - V1)。R1=R2=Rg=Rf=10kΩ，增益=(10k/10k)=1，Vo=1×(4-3)=1V，正確。
