技師電子學大意104 年第 33 題單選題

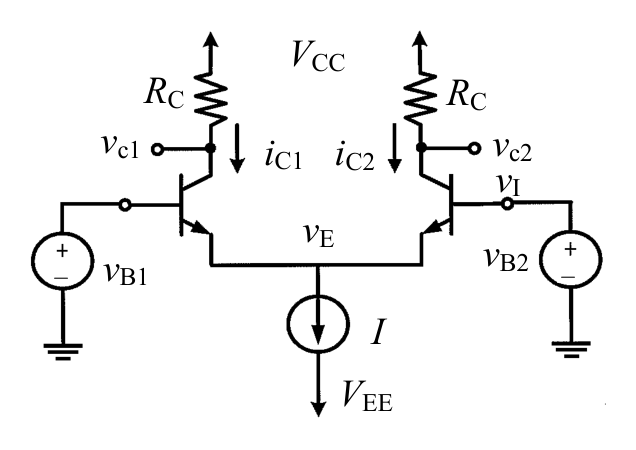

如圖之差動對電路，電晶體之 $β$ ＝100， $r_{o} \to \infty$ ， $R_{C}$ ＝4 k $Ω$ ， $I$ ＝2 mA， $V_{C C}$ ＝ $- V_{E E}$ ＝10 V，取 $V_{B E (o n)}$ ＝0.7 V， $V_{C E (s a t)}$ ＝0.3 V， $V_{T}$ ＝25 mV，當 $v_{B 1}$ ＝ $v_{B 2}$ ＝0 時， $v_{E}$ 之值約為何？

B-0.3 V

C-0.7 V正確答案

D-10 V

答案與詳解

正確答案

差動對靜態分析：兩輸入為0時，射極電壓＝基極電壓－VBE(on)＝0－0.7V＝−0.7V

vE = vB1 - VBE(on) = 0 - 0.7V = -0.7V。由圖可見Q1基極接vB1=0，射極共用節點vE，NPN BJT導通時vBE=0.7V，故vE=-0.7V。

考點：忽略VBE壓降陷阱考點：混淆VCE(sat)與VBE考點：BJT射極電壓計算考點：射極與電源電壓之別

載入中…

Examly 收錄 38 萬+ 道歷屆題目，每題都有像這樣的精選詳解。免費下載，立即開練。

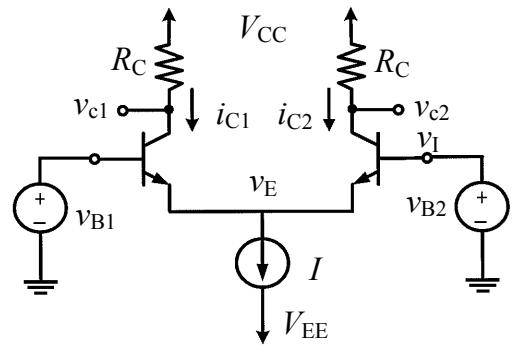

如圖之差動對電路，電晶體之 β＝100，ro​→∞，RC​＝4 kΩ，I＝2 mA，VCC​＝−VEE​＝10 V，取 VBE(on)​＝0.7 V，VCE(sat)​＝0.3 V，VT​＝25 mV，當 vB1​＝vB2​＝0 時，vE​ 之值約為何？
