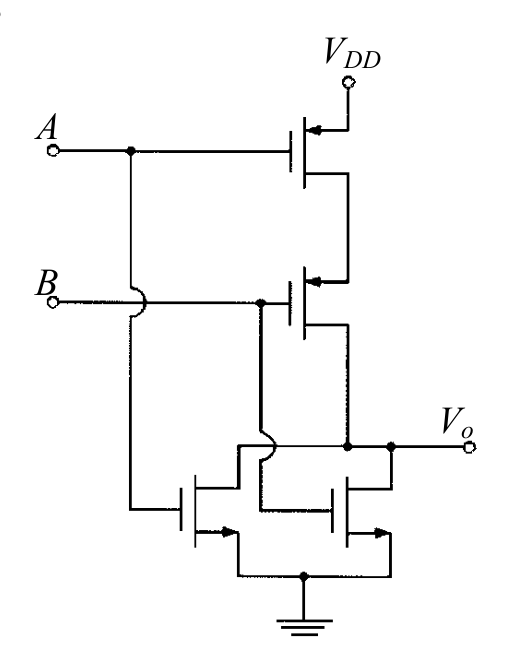

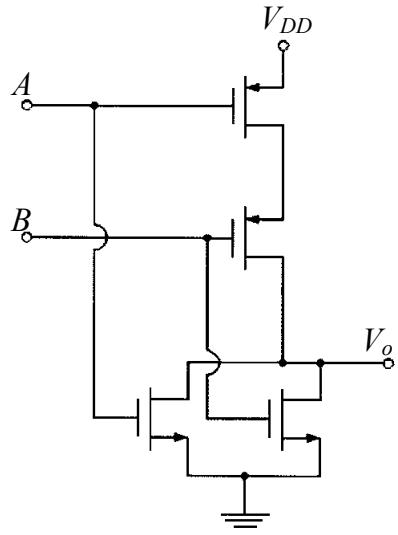

如圖所示之電路，其輸出之正邏輯函數為何？
A$A + B$
B$\overline{A + B}$正確答案
C$A \cdot B$
D$\overline{A \cdot B}$
答案與詳解
逐選項解析
A$A + B$OR閘✕ 錯誤
A＋B 為或閘 (OR Gate)，若要實現此邏輯，必須在 NOR 閘的輸出端再串接一級反相器 (NOT Gate)。
B$\overline{A + B}$NOR閘結構✓ 正確
電路中 PMOS 串聯、NMOS 並聯。當 A=0 且 B=0 時，兩個 PMOS 導通使輸出為 1；其餘情況皆有 NMOS 導通使輸出為 0，符合反或閘 (NOR Gate) 邏輯 (A+B)'。
C$A \cdot B$✕ 錯誤
D$\overline{A \cdot B}$✕ 易錯陷阱
