技師電子學大意104 年第 25 題單選題

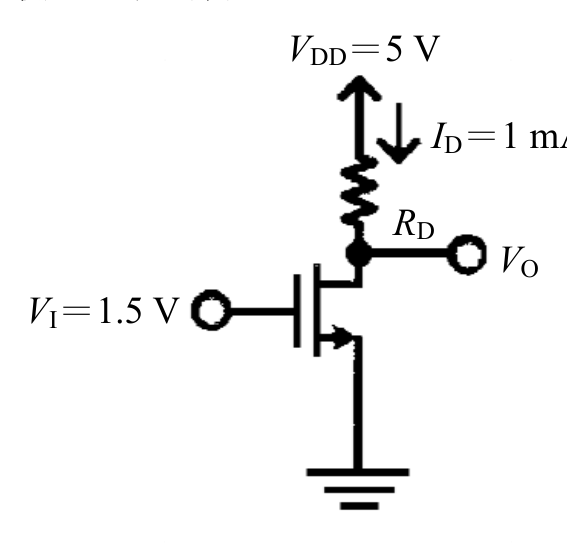

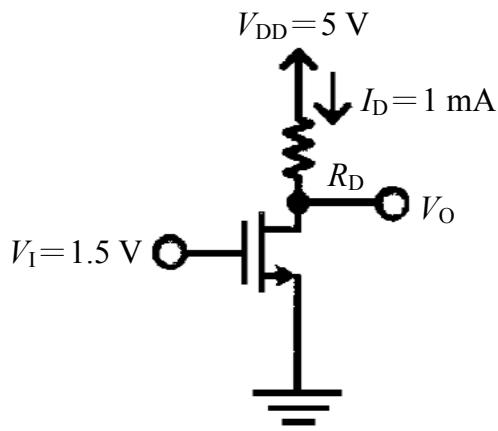

如圖所示為一共源極（common source）放大器（偏壓電路未繪示），該電路電晶體之 $V_{t}$ ＝ $0.5$ V， $V_{D D}$ ＝ $5$ V。當 $V_{I}$ ＝ $1.5$ V 時，MOSFET 工作於飽和（saturation）區，且 $I_{D}$ ＝ $1$ mA。求使此 MOSFET 維持工作在飽和區之最大 $R_{D}$ 值為何？

1

Ω

2

Ω

4

Ω

正確答案

8

Ω

答案與詳解

正確答案

共源極電路維持飽和區條件：V_DS ≥ V_GS - V_t，由此推算最大R_D值為4kΩ。

R_D=4kΩ時，V_O=V_DS=5-1mA×4kΩ=5-4=1V，恰好等於V_GS-V_t=1.5-0.5=1V，此為飽和臨界點，是能維持飽和區的最大R_D。

考點：飽和條件非最大值考點：飽和臨界條件考點：超出飽和邊界
