技師電子學大意104 年第 3 題單選題

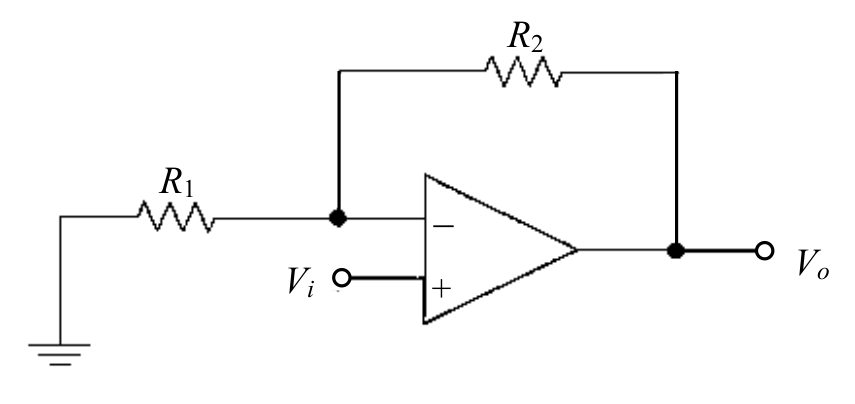

如圖所示電路， $R_{1}$ = 1 k $Ω$ ， $R_{2}$ = 10 k $Ω$ ， $V_{i}$ = 1 V，則 $V_{o}$ = ？

題目附圖

A10 V

B-10 V

C11 V正確答案

D-11 V

答案與詳解

C

正確答案

非反相放大器電路，Vo = Vi × (1 + R2/R1) = 1 × (1 + 10/1) = 11 V

為什麼答案是 C

圖中Vi接在OP-AMP正端(+)，R1一端接於負端(-)節點、另一端接地，R2為負端到輸出的回授電阻，構成非反相放大器。增益 = 1 + R2/R1 = 1 + 10k/1k = 11，故Vo = 1V × 11 = 11V。

考點：增益公式誤用考點：反相/非反相混淆考點：非反相放大器考點：相位判斷錯誤
