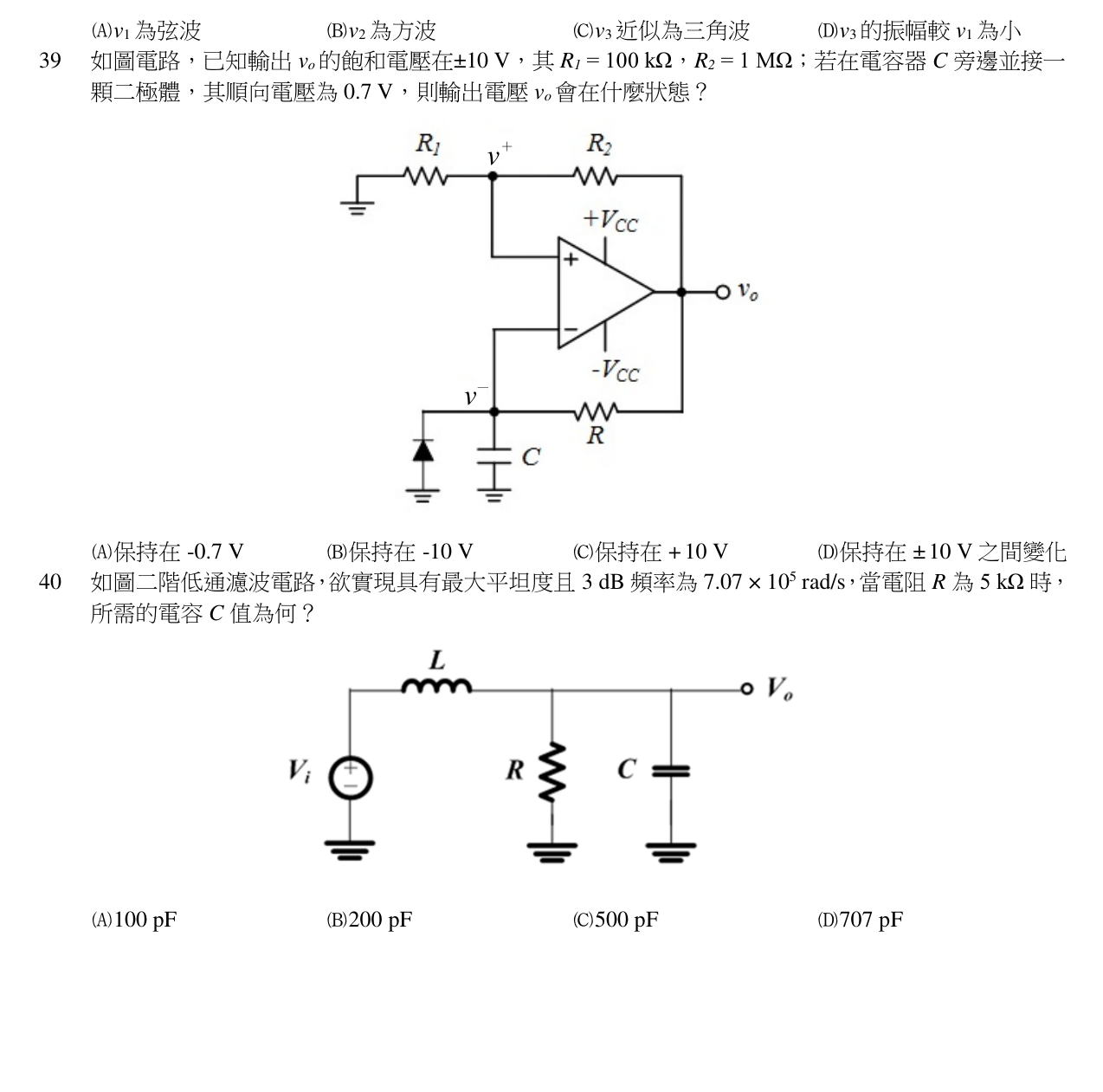

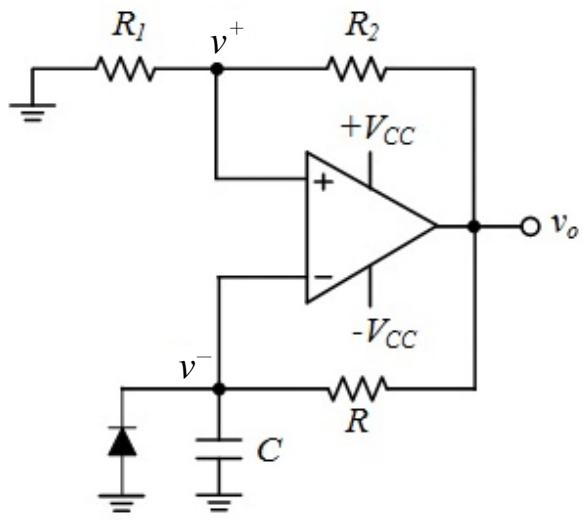

如圖電路，已知輸出 vo 的飽和電壓在±10 V，其 R1 = 100 kΩ，R2 = 1 MΩ；若在電容器 C 旁邊並接一顆二極體，其順向電壓為 0.7 V，則輸出電壓 vo 會在什麼狀態？
A保持在 -0.7 V
B保持在 -10 V正確答案
C保持在 + 10 V
D保持在 ± 10 V 之間變化
答案與詳解
逐選項解析
A保持在 -0.7 V✕ 錯誤
-0.7V 是 v⁻ 被鉗位的值，不是 v_o。
B保持在 -10 V✓ 正確
v⁻ 被鉗在 -0.7V，無法降到下門檻 -0.909V，輸出鎖在 -10V。
C保持在 + 10 V✕ 錯誤
D保持在 ± 10 V 之間變化✕ 錯誤
