初考-電子工程電子學大意108 年第 16 題單選題

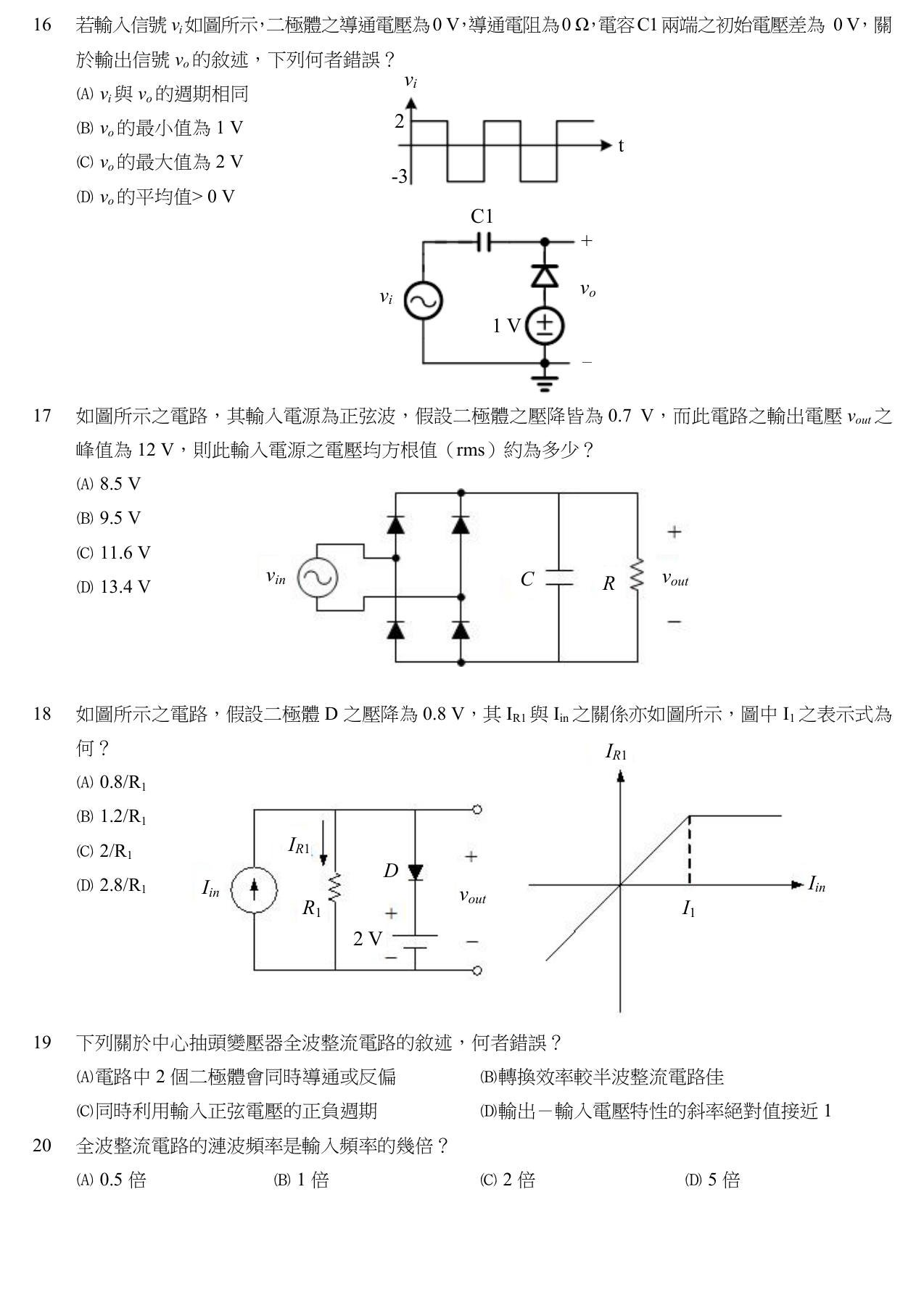

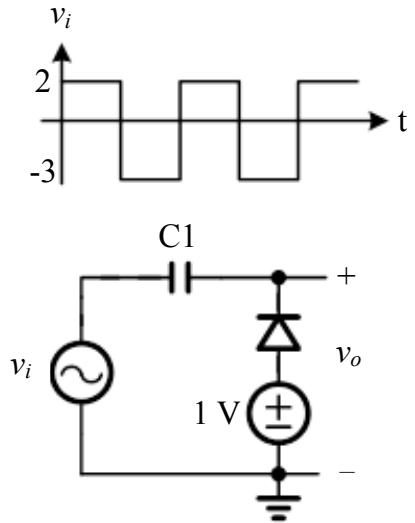

若輸入信號 $v_{i}$ 如圖所示，二極體之導通電壓為 $0 V$ ，導通電阻為 $0Ω$ ，電容C1兩端之初始電壓差為 $0 V$ ，關於輸出信號 $v_{o}$ 的敘述，下列何者錯誤？

題目圖片

Avi 與 vo 的週期相同

Bvo 的最小值為 1 V

Cvo 的最大值為 2 V正確答案

Dvo 的平均值> 0 V

答案與詳解

C

正確答案

此為含直流偏壓的箝位電路（clamper），輸出最小箝位於1V，最大值應為6V，故(C)錯誤。

為什麼答案是 C

電容充電至-4V後，正半週時 \(v_o = 2-(-4)=6V\)，並非2V。
