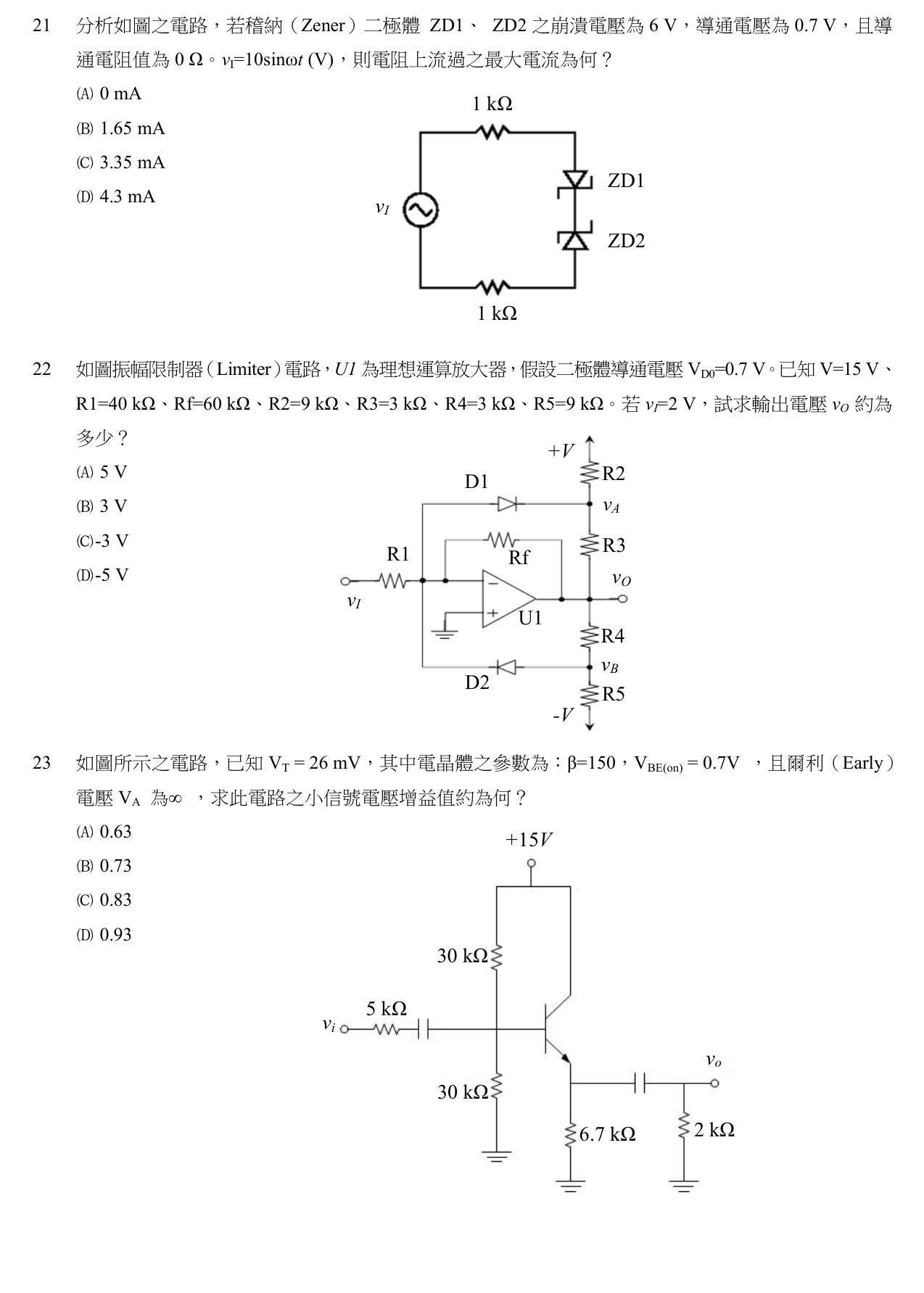

分析如圖之電路，若稽納（Zener）二極體 ZD1、ZD2 之崩潰電壓為 6 V，導通電壓為 0.7 V，且導通電阻值為 0 Ω。 (V)，則電阻上流過之最大電流為何？
A0 mA
B1.65 mA正確答案
C3.35 mA
D4.3 mA
答案與詳解
逐選項解析
A0 mA✕ 錯誤
忽略 \(v_I\) 峰值已超過箝位電壓，二極體會導通有電流。
B1.65 mA✓ 正確
\((10-6.7)/2\text{k}=1.65\) mA，符合背對背 Zener 箝位分析。
C3.35 mA✕ 錯誤
D4.3 mA✕ 錯誤
