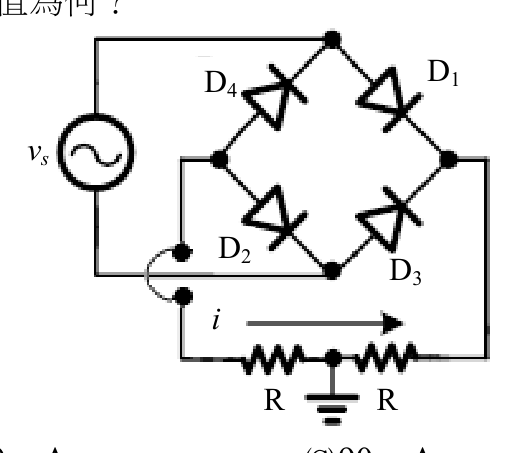

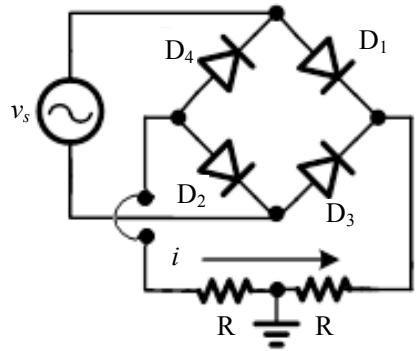

下圖中輸入信號為弦波 $v_s(t)=5\sin 10t$ V，各二極體 D1-D4 之導通電壓皆為 0.7 V，導通電阻為 10 Ω。若 $R=10$ Ω，則電流 $|i|$ 之最大值為何？

橋式整流每半週有2顆二極體串聯導通(圖中正半週D1、D3，負半週D4、D2)。峰值電壓5V，扣除2顆導通電壓2×0.7=1.4V，有效驅動電壓=3.6V。總串聯電阻=2個二極體導通電阻(10+10=20Ω)+2個R(10+10=20Ω)=40Ω。i_max=3.6/40=0.09A=90 mA。
