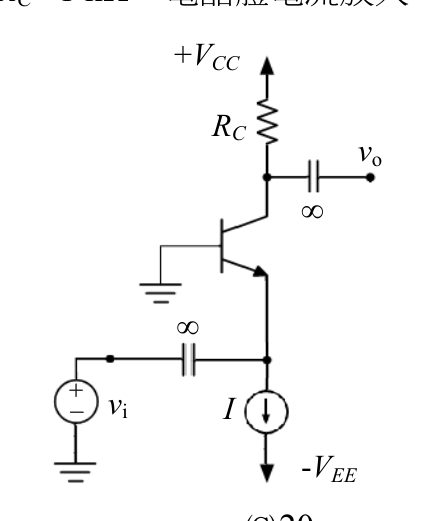

圖示電路，若電流源 I 為 1 mA、 $R_{C}=1 k\Omega$ ，電晶體電流放大率 $\beta=100$ ，則電壓增益 $v_{o}/v_{i}$ 約為若干？

正確答案為 D。電流源偏壓共基極(CB)放大器，輸入由射極注入，輸出取自集極，電壓增益為正值約40。

鐵路人員考試高員三級-電子工程電子學大意107 年第 32 題單選題

圖示電路，若電流源 I 為 1 mA、 $R_{C} = 1 k Ω$ ，電晶體電流放大率 $β = 100$ ，則電壓增益 $v_{o} / v_{i}$ 約為若干？

- 100

- 40

20

40

正確答案

答案與詳解

正確答案

電流源偏壓共基極(CB)放大器，輸入由射極注入，輸出取自集極，電壓增益為正值約40。

共基極組態，gm = IC/VT = 1mA/25mV = 40 mA/V；Av = gm×RC = 40×1kΩ = +40，正值表示同相放大，答案正確。
