如圖所示為兩個理想 OPA 構成的三角波產生電路，該兩 OPA 所施加的直流電源電壓值相同，測得 vO1 及 vO2 輸出波形的峰到峰值分別為 20 及 16 伏特，則 R1 的電阻值應約為何？

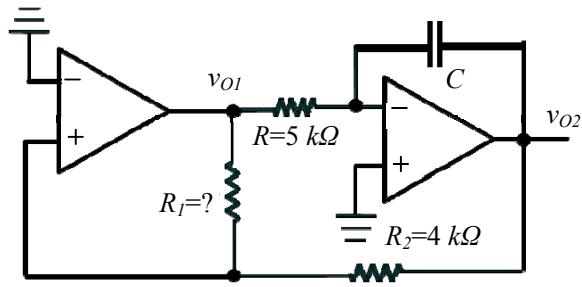

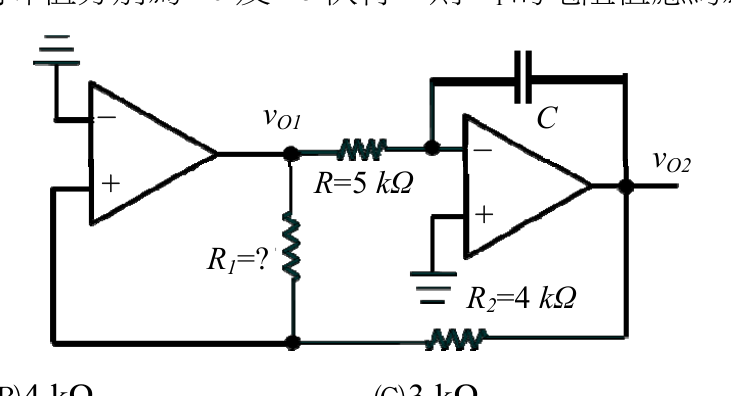

由圖可知第一個OPA為施密特觸發比較器（正回授），vO1方波±10V；第二個OPA為積分器，vO2三角波±8V。比較器切換閾值由vO2透過正回授決定：切換點 = vO1 × R2/(R1+R2)，令切換點等於vO2峰值±8V，即 10×R2/(R1+R2)=8，代入R2=4kΩ：10×4/(R1+4)=8 → 40=8R1+32 → 8R1=8 → R1=1kΩ。但圖中回授結構為vO2回授至比較器正端、R1接vO1至正端節點，R2接地，故正端虛擬地電壓由vO1與vO2共同決定。正確列式：vO1×R2/(R1+R2) + vO2×R1/(R1+R2)=0（切換瞬間正端為0），代入vO2=±8V、vO1=∓10V：10×R2/(R1+R2)=8×R1/(R1+R2) → 10R2=8R1 → R1/R2=10/8=5/4 → R1=5/4×4k=5kΩ。
