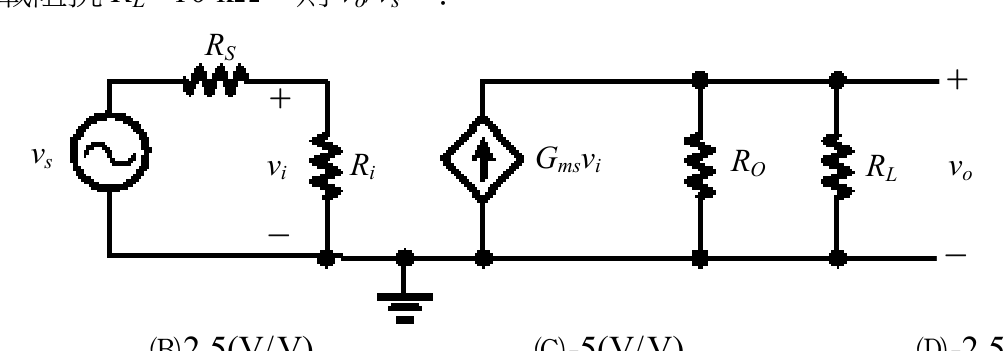

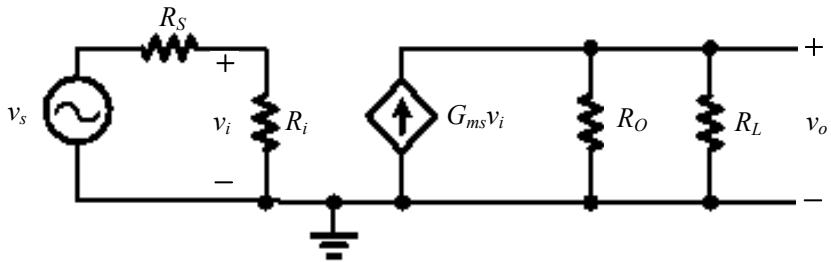

圖中信號源阻抗 $R_{S}=1\ k\Omega$ ，轉導放大器輸入阻抗 $R_{i}=1\ k\Omega$ ，轉導增益 $G_{ms}=1\ mA/V$ ，輸出阻抗 $R_{o}=10\ k\Omega$ ，負載阻抗 $R_{L}=10\ k\Omega$ ，則 $v_{o}/v_{s}=$ ?

正確答案為 B。轉導放大器電壓增益計算：輸入分壓×轉導增益×輸出分流，三級效應相乘得 2.5 V/V。

【107 鐵路人員考試高員三級-電子工程】電子學大意第29題：圖中信號源阻抗 $R_{S}=1\ k\Om… 答案與詳解

B

正確答案

轉導放大器電壓增益計算：輸入分壓×轉導增益×輸出分流，三級效應相乘得 2.5 V/V。

正確答案。完整考慮三級效應：(1) 輸入端分壓比 = Ri/(Rs+Ri) = 0.5；(2) 轉導增益 Gms = 1 mA/V；(3) 輸出端等效負載 = Ro//RL = 5 kΩ。三者相乘：0.5 × 1m × 5k = 2.5 V/V。
