警察鐵路電子學大意107 年第 35 題單選題

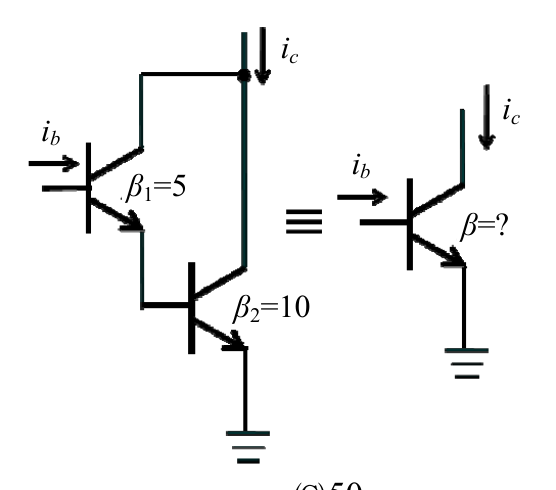

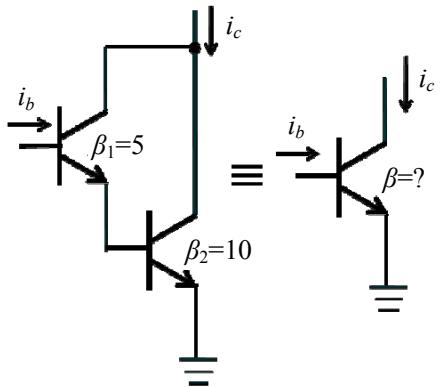

如圖是由 $β_{1} = 5$ 及 $β_{2} = 10$ 的兩電晶體構成之達靈頓對電晶體，決定該達靈頓對電路的等效電晶體之電流增益大小約為多少？

題目附圖

A5

B15

C50

D65正確答案

答案與詳解

D

正確答案

達靈頓對電晶體的等效電流增益 β≈β₁×β₂+β₁+β₂=5×10+5+10=65

為什麼答案是 D

D=65 完整套用達靈頓公式：β_total=β₁β₂+β₁+β₂=50+5+10=65，正確！

考點：忽略串接增益考點：誤用加法公式考點：漏加修正項考點：達靈頓完整公式
