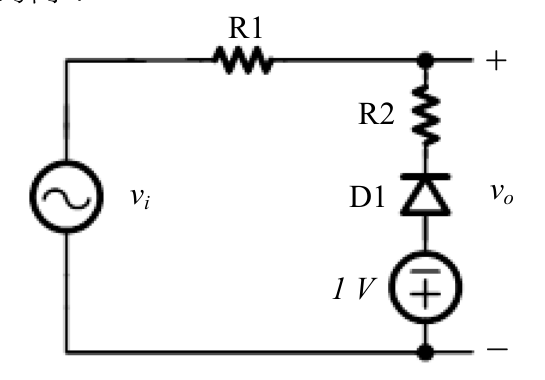

下圖中二極體 D1 之導通電壓為 0.7 V，導通電阻為 10 Ω，輸入信號為弦波，$v_i(t)=5\sin 10t$ V，R1 與 R2 皆為 5 Ω，則 $v_o(t)$ 的最小值為何？

當vi=-5V時D1截止（D1陽極電位<陰極+1V偏置），等效電路為R1與R2串聯分壓加1V電池。vo由節點分析：(vo-vi)/R1 + (vo-1)/R2_lower路徑分析，正確計算得-4.175V（含D1截止時1V電池透過R2對vo的貢獻）。
