初考-電子工程電子學大意114 年第 22 題單選題

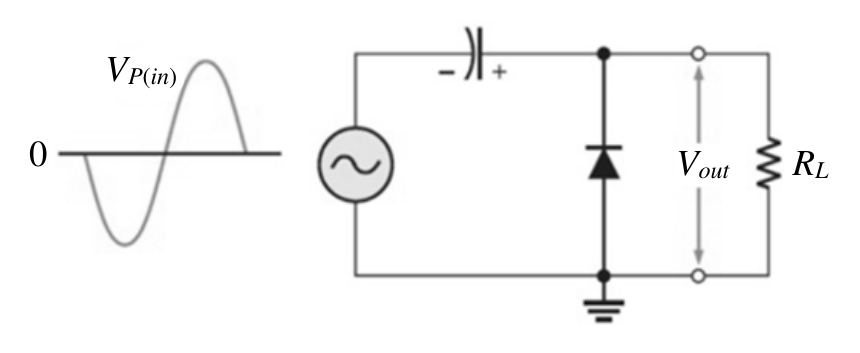

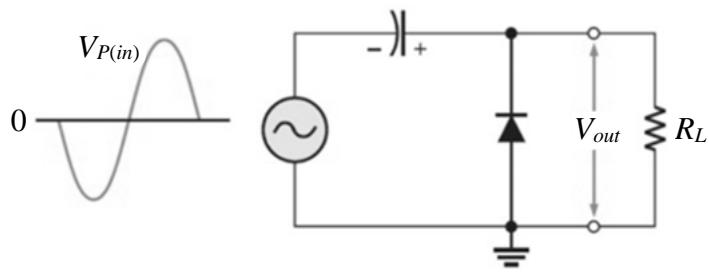

如圖所示電路，假設二極體導通電壓為 $0.7$ V 及 RC 時間常數遠大於輸入訊號週期，輸入正弦波電壓之均方根（root mean square）值為 $100$ V，輸出波形直流成分的電壓值為何？

142

140.7

V正確答案

100

99.3

答案與詳解

正確答案

正弦波峰值電壓=100√2≈141.4V，經二極體壓降0.7V後，箝位電路直流成分≈140.7V

Vrms=100V → Vpeak=100√2≈141.4V；RC時間常數遠大於週期，電容充至峰值；輸出直流≈141.4-0.7=140.7V，正確答案

考點：忘減二極體壓降考點：峰值整流直流值考點：RMS與峰值混淆考點：峰值計算錯誤
