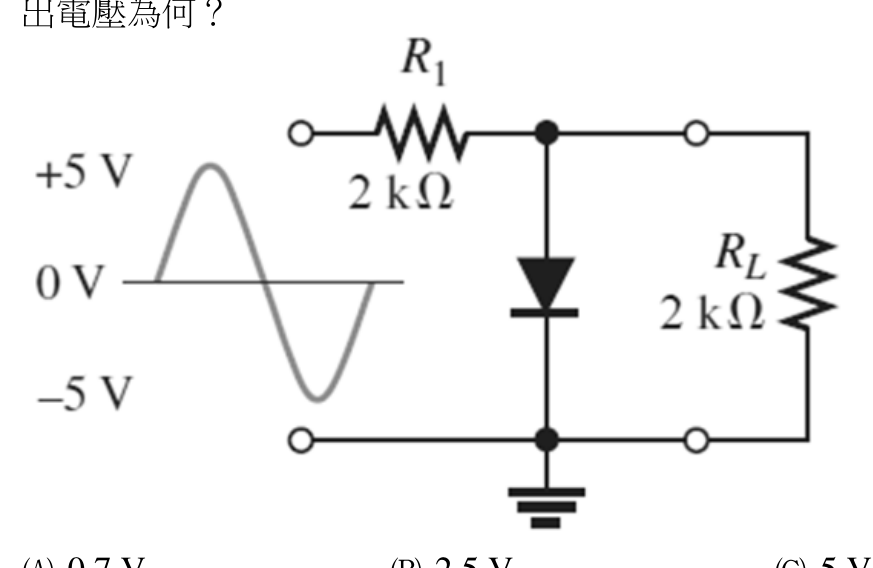

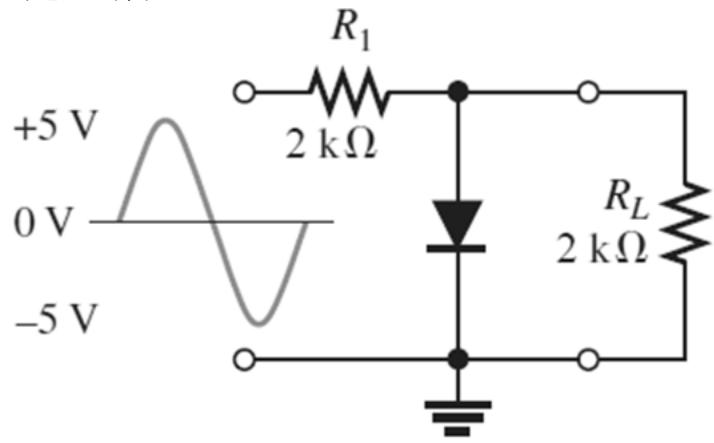

如圖電路，圖中所示波形為輸入電壓，假設二極體的切入電壓為 0.7 V ，負載電阻 RL 兩端的最小輸出電壓為何？
A-0.7 V
B-2.5 V正確答案
C-5 V
D0.7 V
答案與詳解
逐選項解析
A-0.7 V✕ 易錯陷阱
-0.7V是二極體順向導通時的壓降概念，與此題問「最小輸出（負半週截止）」的情境不符，容易被二極體切入電壓0.7V帶偏。
B-2.5 V✓ 正確
C-5 V✕ 易錯陷阱
-5V是輸入波形的峰值，忽略了R1分壓作用，若二極體截止時RL會承擔全部電壓才會得到-5V，但R1與RL串聯，所以輸出只有-2.5V而非-5V。
D0.7 V✕ 錯誤
