鐵路人員考試高員三級-電子工程國安五等考試-電子組
電子學大意112 年第 19 題單選題考點：忽略Vf陷阱考點：峰值電流計算

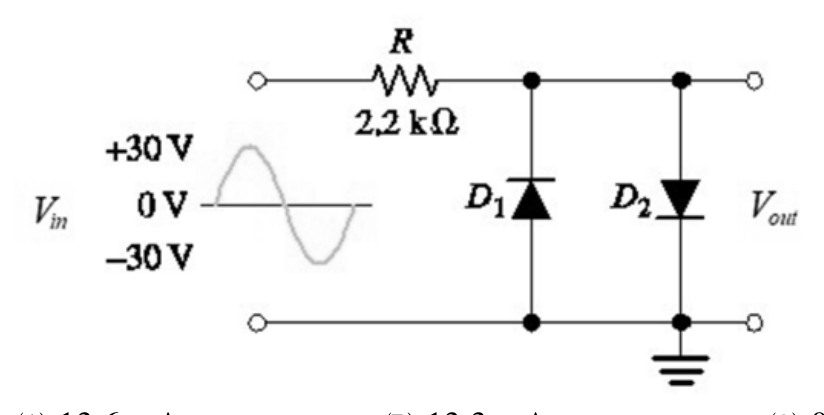

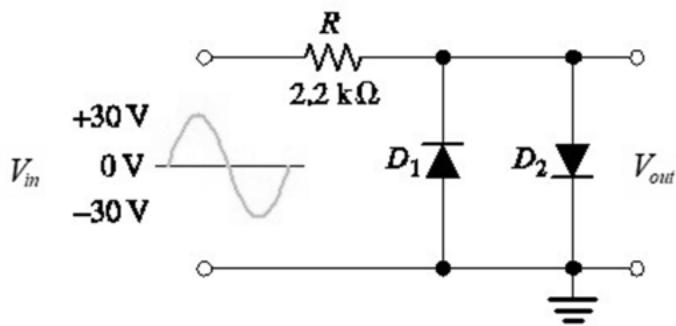

如圖所示電路，假設二極體導通電壓為 0.7 V，每個二極體的峰值順向電流約為何？

題目圖片
A13.6 mA
B13.3 mA正確答案
C0.32 mA
D0 mA
答案與詳解
B
正確答案
雙二極體削波電路，D1向下、D2向下，正半週D2導通，峰值電流=(30-0.7)/2200≈13.3 mA

逐選項解析

A13.6 mA忽略Vf陷阱✕ 易錯陷阱
13.6 mA 是忽略二極體導通電壓（0.7V）直接用30/2200≈13.6 mA計算的結果，未扣除Vf=0.7V，計算不精確。
B13.3 mA峰值電流計算✓ 正確
正確做法：峰值電壓30V，扣除二極體導通電壓0.7V後，I=(30-0.7)/2200=29.3/2200≈0.01332A≈13.3 mA，精確計算答案。
C0.32 mA✕ 錯誤
D0 mA✕ 錯誤
