警察鐵路電子學大意112 年第 18 題單選題

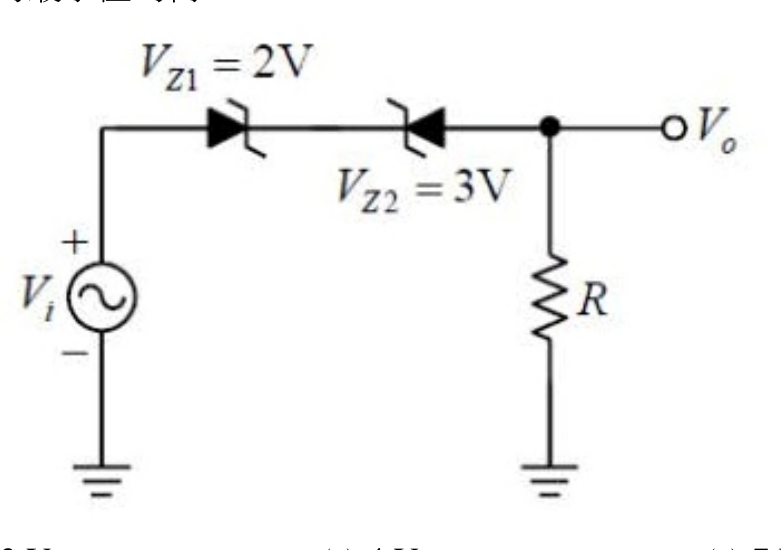

如圖所示電路，假設可忽略稽納二極體的順向導通電壓， $V_{i} = 5 sin (377 t)$ V、 $R = 200 Ω$ ，輸出電壓 $V_{o}$ 的最小值為何？

- 3

V正確答案

- 4

- 7

- 9

答案與詳解

正確答案

兩顆稽納二極體串聯限幅電路，Vi為負半週時，Z1逆向崩潰(2V)、Z2順向導通(0V)，輸出被箝位在-2V；但Vi最負時輸出最小值為-3V。

負半週Vi為負，電流方向使Z2逆向崩潰(Vz2=3V)、Z1順向導通(忽略壓降=0V)，輸出Vo被箝位在-3V，為最小值。

考點：稽納限幅最小值考點：正負半週混淆考點：電壓疊加誤算考點：輸出不可超過輸入

載入中…

Examly 收錄 38 萬+ 道歷屆題目，每題都有像這樣的精選詳解。免費下載，立即開練。

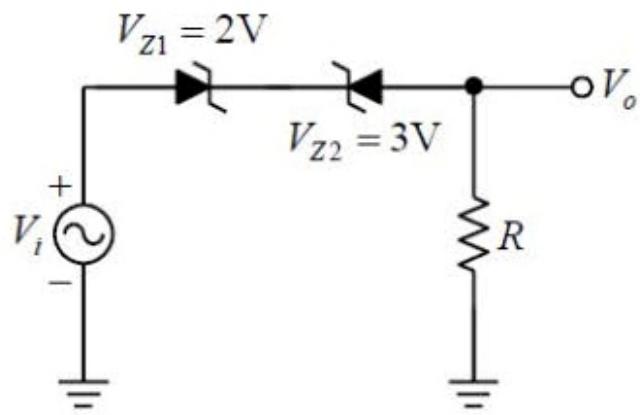

如圖所示電路，假設可忽略稽納二極體的順向導通電壓，Vi​=5sin(377t) V、R=200 Ω，輸出電壓 Vo​ 的最小值為何？
