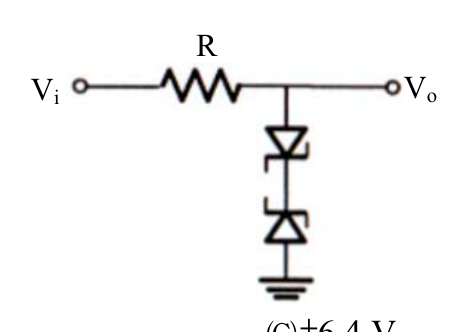

圖中為一由兩個 5.7 V 稽納（Zener）二極體所構成的截波電路，其順偏時的電壓為 0.7 V，請問輸入波形被截波的電壓為何？
A±1.4 V
B±5V
C±6.4 V正確答案
D±11.4 V
答案與詳解
為什麼答案是 C
正確答案。由圖可見兩個Zener二極體反向串聯：正半週時，上方Zener逆偏崩潰(5.7V)，下方Zener順偏(0.7V)，合計6.4V；負半週對稱，截波電壓為±6.4V
