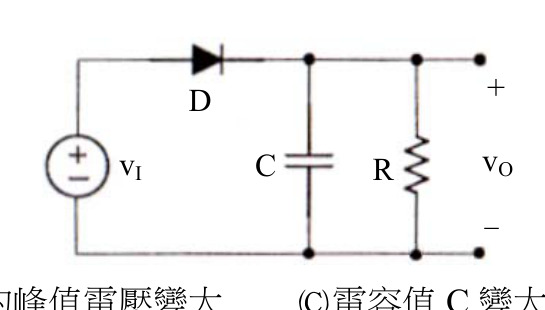

圖示整流電路，輸入 vI 為弦波，若二極體 D 的導通角度變大，下列敘述何者為其可能原因？
AvI 的週期變大正確答案
BvI 的峰值電壓變大
C電容值 C 變大
D電阻值 R 變大
答案與詳解
為什麼答案是 A
vI 週期T變大即頻率降低，電容在兩個峰值之間有更長時間放電，電壓下降更多，因此二極體需要更早導通、導通時間更長(導通角增大)。這是正確原因。
考點：導通角與頻率關係考點：峰值電壓對導通角影響考點：電容濾波時間常數考點：負載電阻對導通角影響
