警察鐵路電子學大意105 年第 9 題單選題

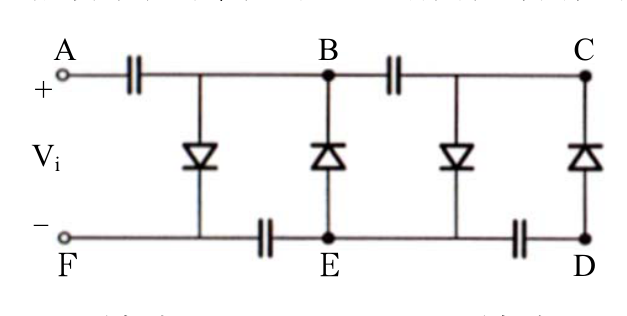

圖中理想二極體電路輸入正弦波訊號的峯值為 Vm，請問在那兩個端點間可得到 4Vm 的輸出？

題目附圖
AA、B 端點
BA、C 端點
CF、E 端點
DF、D 端點正確答案
答案與詳解
D
正確答案
此電路為電壓倍增器（Voltage Multiplier），輸入峰值Vm，經三級倍增後F、D端點可得4Vm輸出。

為什麼答案是 D

F、D端點間跨越兩個完整倍壓級（F→E為2Vm，E→D再加2Vm），共累積4Vm，為正確答案。

考點：倍壓級數判斷考點：多級倍壓輸出考點：單級倍壓輸出考點：四倍壓輸出端點
