警察鐵路電子學大意105 年第 34 題單選題

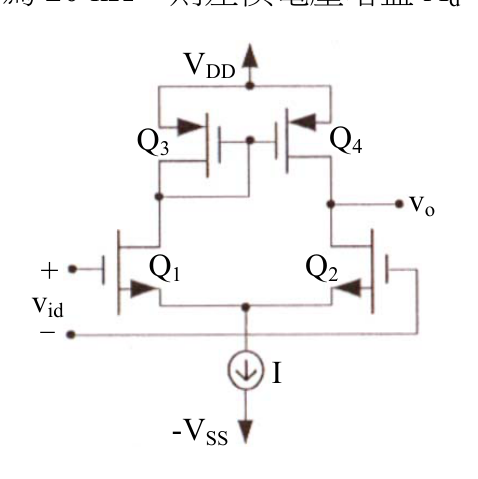

圖示差動放大器，若電晶體Q1 與 Q2 的特性相同，Q3 與 Q4 的特性相同，且其轉導（Transconductance） $g_{m}$ 皆為 $2 mA/V$ 、輸出電阻 $r_{o}$ 皆為 $20 kΩ$ ，則差模電壓增益 $A_{d} = v_{o} / v_{i d}$ =？

- 20

- 10

10

20

正確答案

答案與詳解

正確答案

主動負載差動放大器的差模增益公式為 Ad = gm × (ro2 || ro4)，代入計算即可得 20。

計算正確：Ad = gm × (ro2 || ro4) = 2m × 10k = 20。

考點：極性判斷考點：增益計算考點：主動負載特性考點：差模增益
