如圖的放大器（其偏壓電路未示），若電晶體的轉導參數為 gm，輸出電阻為 ro，則此放大器的電壓增益約為何？ (A) -gmRC (B) -gm(RC//ro) (C) -RC/RE (D) -ro/RE

鐵路人員考試高員三級-電子工程電子學大意105 年第 18 題單選題

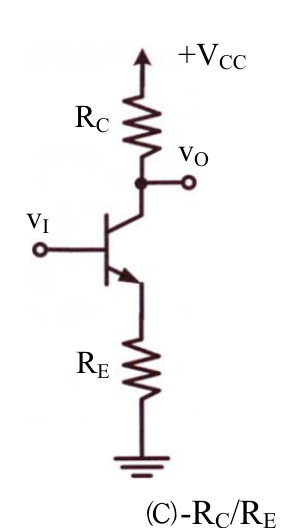

如圖的放大器（其偏壓電路未示），若電晶體的轉導參數為 $g_{m}$ ，輸出電阻為 $r_{o}$ ，則此放大器的電壓增益約為何？

- g_{m} R_{C}

- g_{m} (R_{C} // r_{o})

- R_{C} / R_{E}

正確答案

- r_{o} / R_{E}

答案與詳解

正確答案

BJT共射極放大器含射極電阻RE，電壓增益近似為 -RC/RE（忽略rπ與ro，大訊號近似）

A-gmRC✕ 易錯陷阱

-gmRC 是不含射極電阻RE的標準共射極增益公式，但圖中射極明確接有RE，忽略RE會導致過大估計。

B-gm(RC//ro)✕ 錯誤

-gm(RC//ro) 是含輸出電阻ro的共射極（無RE）增益，圖中有RE存在，且題目問「約為何」，RE的負回授效果不可忽略。

C-RC/RE✓ 正確

D-ro/RE✕ 錯誤
