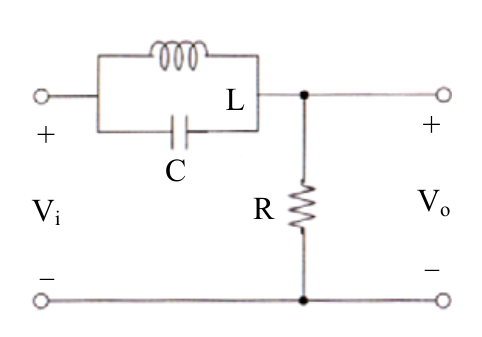

下列為一被動式濾波器（Passive filter），試研判此電路是何種濾波器？
A低通濾波器
B高通濾波器
C帶通濾波器
D帶拒濾波器正確答案
答案與詳解
為什麼答案是 D
圖中L與C並聯後串接於輸入與輸出之間，R接於輸出端對地。LC並聯諧振時阻抗趨近無窮大，諧振頻率的訊號無法到達R（輸出端），形成缺口(Notch)，即帶拒濾波器(Band-Stop Filter)
載入中…
圖中L與C並聯後串接於輸入與輸出之間，R接於輸出端對地。LC並聯諧振時阻抗趨近無窮大，諧振頻率的訊號無法到達R（輸出端），形成缺口(Notch)，即帶拒濾波器(Band-Stop Filter)
