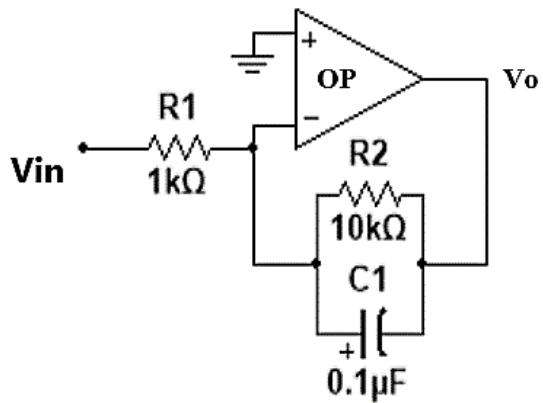

下圖為何種濾波器電路？
A主動高通濾波器
B主動低通濾波器正確答案
C被動高通濾波器
D被動低通濾波器
答案與詳解
為什麼答案是 B

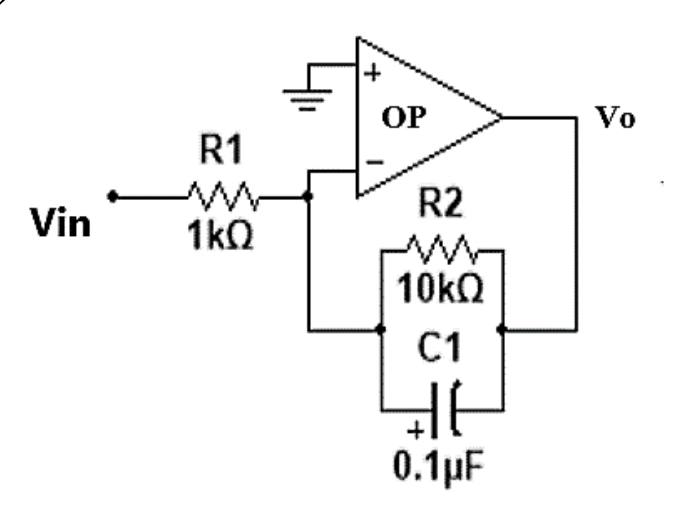

圖中OP amp存在(主動)；反相端接R1(1kΩ)至Vin，輸出回授支路為R2(10kΩ)與C1(0.1μF)並聯：低頻時C1阻抗大，回授以R2為主，增益≈−R2/R1=−10；高頻時C1阻抗趨近0，並聯阻抗→0，增益→0，符合低通響應。
