五等-電子工程電子學大意111 年第 19 題單選題

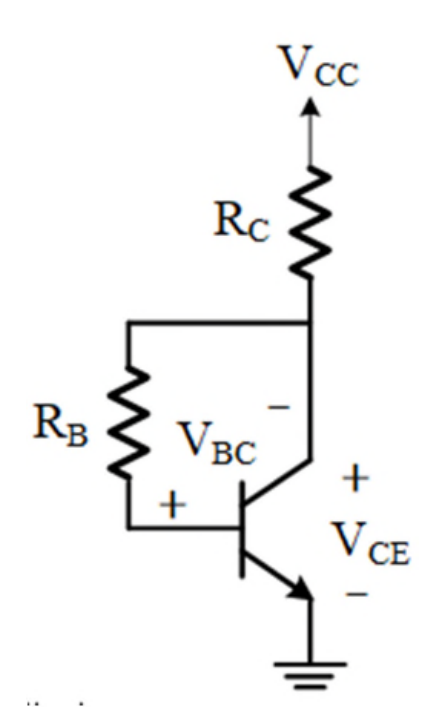

有關圖中的偏壓電路之特性,下列敘述何者錯誤?
A電阻 RB 具有負回授作用
B電晶體不會進入飽和區
CVBC 永遠是逆向偏壓
D溫度上升時 VCE 上升正確答案
D正確答案
集極回授偏壓電路(RB接在集極與基極之間),溫度上升會使IC增加、VCE下降,D選項說「VCE上升」為錯誤敘述。
逐選項解析
A電阻 RB 具有負回授作用✕ 錯誤
圖中RB連接於集極(C)與基極(B)之間,屬於集極回授偏壓。當IC增加時VCE下降,導致流過RB的電流減少,IB降低使IC回落,形成負回授穩定工作點,敘述正確。
B電晶體不會進入飽和區✕ 錯誤
集極回授偏壓的負回授機制會自動限制IC的增大:若IC增大則VCE減小,IB隨之減小,抑制IC繼續增大,因此電晶體不易進入飽和區,敘述正確。
