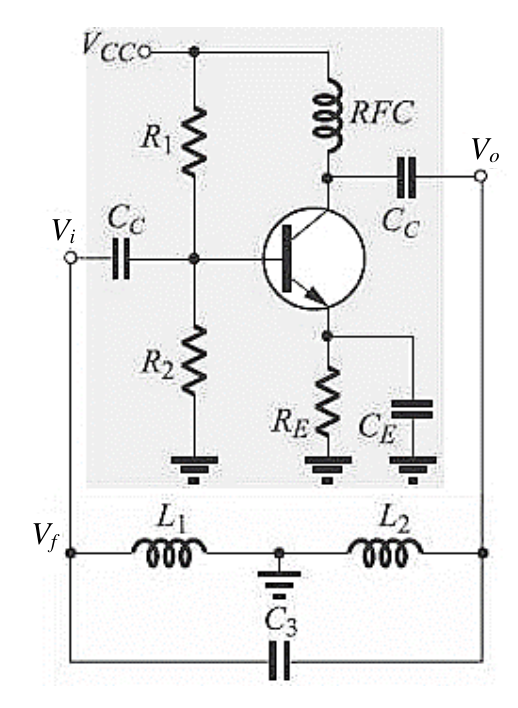

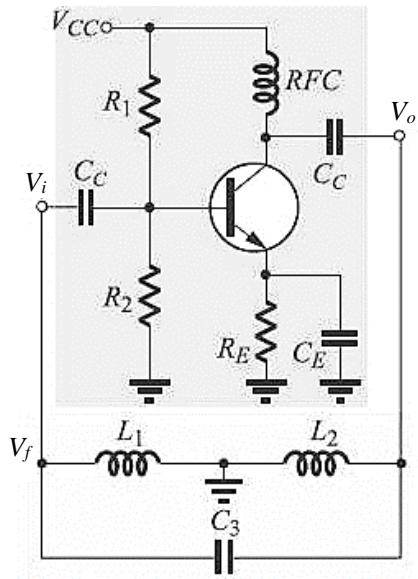

圖示電路中，= 20 μH、= 80 μH、= 16 pF，則使電路維持振盪之放大電路臨界電壓增益值 為何？
A0.25
B-0.25
C-4正確答案
D-8
答案與詳解
為什麼答案是 C
根據巴克豪森準則，迴路增益 Av × β = 1。哈特萊振盪器的 β = -L1/L2，故臨界電壓增益 Av = 1/β = -L2/L1 = -80/20 = -4。
考點：公式記憶錯誤考點：β與Av混淆考點：哈特萊振盪器增益考點：無意義干擾
載入中…
根據巴克豪森準則，迴路增益 Av × β = 1。哈特萊振盪器的 β = -L1/L2，故臨界電壓增益 Av = 1/β = -L2/L1 = -80/20 = -4。
