五等-電子工程電子學大意111 年第 12 題單選題考點：KCL分流混淆考點：稽納調節器KCL

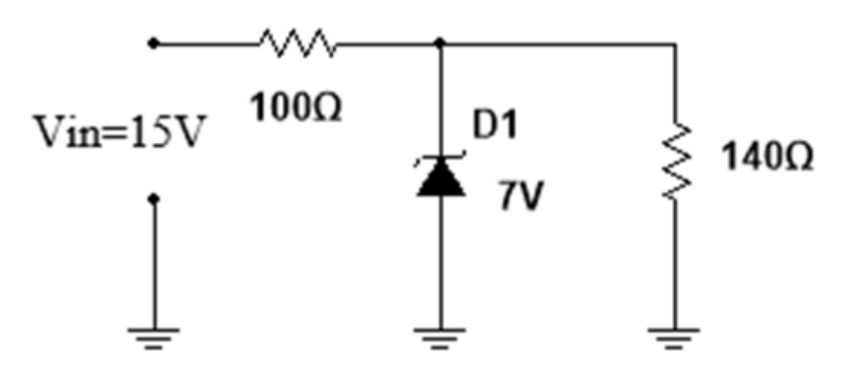

圖為一典型的負載電壓調節器，流過稽納二極體的電流為何？

題目圖片
A50 mA
B30 mA正確答案
C80 mA
D0 mA
答案與詳解
B
正確答案
稽納二極體並聯140Ω負載，崩潰電壓7V，由KVL/KCL求流過稽納的電流為30mA。

逐選項解析

A50 mAKCL分流混淆✕ 易錯陷阱
50mA是負載140Ω的電流（7V÷140Ω=0.05A），若誤以為稽納電流等於負載電流就會選此。
B30 mA稽納調節器KCL✓ 正確
串聯100Ω電流=(15-7)/100=80mA；負載140Ω電流=7/140=50mA；KCL：I_Z=80-50=30mA，正確答案。
C80 mA✕ 易錯陷阱
D0 mA✕ 錯誤
