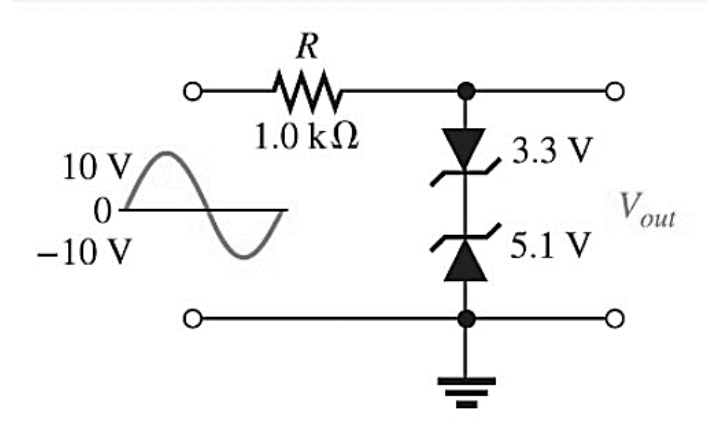

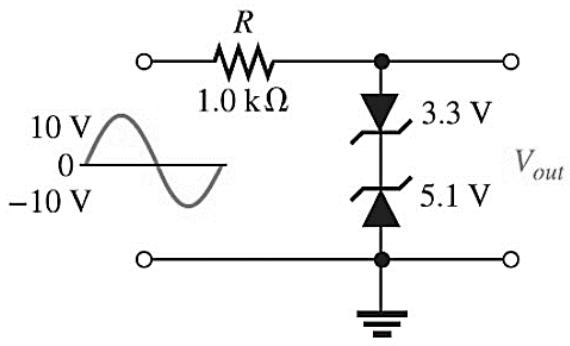

假設二極體導通電壓為 0.7 V，圖中電路輸出波形正、負峰值電壓分別為何？
A4.0 V、-5.8 V
B5.1 V、-3.3 V
C5.8 V、-4.0 V正確答案
D3.3 V、-5.1 V
答案與詳解
為什麼答案是 C
正半週Vin為正：上方齊納(3.3V)被逆向擊穿、下方齊納(5.1V)順偏導通(0.7V)，Vout正峰=5.1+0.7=5.8V。負半週Vin為負：下方齊納(5.1V)被逆向擊穿、上方齊納(3.3V)順偏導通(0.7V)，Vout負峰=-(3.3+0.7)=-4.0V。
考點：齊納限幅方向錯考點：忽略順偏壓降考點：齊納限幅正確計算考點：齊納方向混淆陷阱
